Էլեկտրոնային բաղադրիչների մանրանկարչությունը ավանդական նույնականացման մեթոդները դարձնում է ավելի ու ավելի անհարմար: Եթե մի ժամանակ բավարար էր մեծ գծային շտրիխ կոդը կամ պիտակը, այսօր մնում է ընդամենը մի քանի քառակուսի միլիմետր դատարկ տարածք: Ահա թե ինչու արտադրողները անցնում են կոմպակտ երկչափ DataMatrix շտրիխ կոդերի և կառուցում են ավտոմատացված հետևողականության և որակի վերահսկման գործընթացներ դրանց շուրջ:

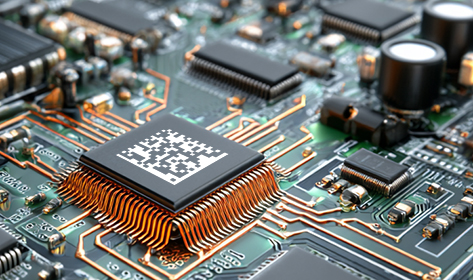

Մանրանկարչական DataMatrix շտրիխ կոդը որպես էլեկտրոնային բաղադրիչի "անձնագիր"
DataMatrix-ը երկչափ շտրիխ կոդ է, որը հարմար է փոքր մակերեսների համար՝ չիպեր, տպատախտակներ, միակցիչներ և սենսորներ: Գծային շտրիխ կոդերից տարբերվող այն՝
- ավելի շատ տեղեկատվություն է պահպանում ավելի փոքր տարածքում,
- դիմացկուն է մասնակի վնասմանը՝ ավելորդության և սխալների ուղղման պատճառով,
- կարող է կարդացվել ցանկացած կողմնորոշմամբ, ինչը կարևոր է հավաքման գծում:
Ուղղակի նշագրման գործընթացի (DPM) տեխնոլոգիան հաճախ օգտագործվում է էլեկտրոնային բաղադրիչների համար. կոդը լազերային կամ մեխանիկորեն կիրառվում է անմիջապես մասի մարմնի վրա: Այս նշագրումը չի պոկվում կամ կորչում եռակցման ընթացքում և կարող է ուղեկցել բաղադրիչին ամբողջ արտադրանքի կյանքի ցիկլի ընթացքում՝ սկսած մուտքային ստուգումից մինչև սպասարկում:
Էլեկտրոնիկայի մեջ որտե՞ղ են անհրաժեշտ մանրանկարչական շտրիխ կոդերը
DataMatrix շտրիխ կոդերի սկանավորումը դառնում է հիմնական տեխնոլոգիա արտադրական ցիկլի տարբեր փուլերում։
1.
Պահեստային և մուտքային ստուգում։ Միկրոչիպերի, միակցիչների և մոդուլների մատակարարված խմբաքանակները նշված են շտրիխ կոդերով։ Ընդունման ընթացքում սկանավորումը կապում է ֆիզիկական սկուտեղը MES (Արտադրության կատարման համակարգ) / ERP (Ձեռնարկության ռեսուրսների պլանավորում) տվյալների հետ՝ խմբաքանակի համար, մատակարար, ամսաթիվ և տեխնիկական պարամետրեր։
2.
Մակերեսային մոնտաժ և հավաքում։ Տպագիր միացման սխեմայի և մոդուլի մակարդակում,DataMatrix շտրիխ կոդերը թույլ են տալիս միանշանակ հետևել այն բաղադրիչներին, որոնցից հավաքվել է յուրաքանչյուր միավոր: Սա հետագծելիության հիմքն է, հատկապես ավտոմոբիլային, հեռահաղորդակցության և բժշկական էլեկտրոնիկայի ոլորտներում:
3.
Փորձարկում և կարգավորում: Ֆունկցիոնալ փորձարկման կայաններում շտրիխ կոդի ընթերցումը ավտոմատ կերպով վերականգնում է անհրաժեշտ փորձարկման պրոֆիլը և կարգաբերման պարամետրերը և պահպանում է փորձարկման արդյունքները որոշակի ապրանքի համար:
4.
Փաթեթավորում, լոգիստիկա և վաճառքից հետո սպասարկում: Ավարտված սարքում DataMatrix շտրիխ կոդը հեշտացնում է ավտոմատացված փաթեթավորումը, երաշխիքի գրանցումը, ինչպես նաև ախտորոշումը և խափանումների վերլուծությունը սպասարկման կենտրոններում:
Մեկ կոմպակտ շտրիխ կոդը դառնում է արտադրության ֆիզիկական աշխարհի և թվային կառավարման համակարգերի միջև կապող օղակը։
Ինչից է բաղկացած DataMatrix մանրանկարչական շտրիխ կոդերի սկանավորման համակարգը
Իսկապես փոքր շտրիխ կոդերի հուսալի ընթերցումը բարդ մակերեսների վրա պահանջում է ոչ միայն մեկ սկաներ, այլև մեքենայական տեսողության գործիքների համակարգված հավաքածու։
1.
Տեսախցիկ և օպտիկա: Բարձր թույլտվության սենսորը և ճիշտ ընտրված օբյեկտիվը ապահովում են պիքսելների բավարար քանակություն յուրաքանչյուր շտրիխ կոդի մոդուլի համար: Սա կարևոր է, երբ DataMatrix շտրիխ կոդը չափվում է միլիմետրերով և պետք է կարդացվի անմիջապես կամ կադրի մեջ գտնվող տասնյակ բաղադրիչների վրա:
2.
Լուսավորություն Հակադրությունը կախված է լուսավորությունից, հատկապես մետաղի կամ մուգ պլաստիկի վրա DPM նշագրման ժամանակ: Օգտագործվում են լուսավորության տարբեր սխեմաներ (օղակ, կողային, գմբեթ)՝ շողշողուն լույսերը նվազագույնի հասցնելու և շտրիխ կոդի միկրոռելիեֆը ընդգծելու համար:
3.
Շտրիխ կոդի ճանաչման ծրագիր Ծրագիրը ճանաչում է շտրիխ կոդերը պատկերներում՝ կարգավորելով թեքությունը, պտույտը, տարրերի մասնակի կորուստը և ցածր կոնտրաստը: Այն նաև ներդնում է ամբողջականության և ձևաչափի ստուգման մեխանիզմներ կոդավորված տվյալների համար:
Մանրանկարչական DataMatrix շտրիխ կոդերը կարդալու հիմնական դժվարությունները
Մանրանկարչական շտրիխ կոդերի հետ աշխատանքը իրական արտադրության մեջ տարբերվում է փաստաթղթերում ներկայացված իդեալական օրինակներից.
- Փոքր չափս և խիտ բաղադրիչների փաթեթավորում։ Եթե սկուտեղը կամ վահանակը պարունակում է տասնյակ մասեր շտրիխ կոդերով, որոնցից յուրաքանչյուրը զբաղեցնում է մի քանի միլիմետր, տեսախցիկը պետք է ապահովի ինչպես լայն տեսադաշտ, այնպես էլ բավարար մեծացում։ Սա պահանջում է փոխզիջումներ օպտիկայի մեջ և աշխատանքային հեռավորության ուշադիր ընտրություն։
- DPM կոդերի շողշողունություն և ցածր հակադրություն։ Մետաղական պատյանների վրա լազերային փորագրությունը առաջացնում է վատ հակադրություն։ Սխալ լուսավորությունը հանգեցնում է շտրիխ կոդի միախառնմանը ֆոնի հետ կամ արտացոլումների մթագնմանը։
- Շարժում և թրթռում գծի վրա։ Փոխակրիչի վրա հիմնված պատկերման դեպքում էքսպոզիցիայի ժամանակը սահմանափակ է, և կադրի նկարահանման ընթացքում մասի հնարավոր թրթռումը կամ շարժումը մշուշում է շտրիխ կոդի մանր տարրերը։
- Միջավայրերի բազմազանություն։ Սխեմաների տախտակները, կերամիկան, մետաղները, մատ և փայլուն պլաստմասսաները՝ բոլորը տարբեր կերպ են վարվում լույսի արտացոլման և շտրիխ կոդի ընթեռնելիության առումով։ Միասնական մոտեցումը գրեթե միշտ հանգեցնում է հուսալիության կորստի։
Այս խնդիրների հասկացումը սկանավորման համակարգի նախագծման փուլում օգնում է խուսափել հետագա վերամշակումից և գծի անսպասելի կանգառներից։
Ինչպես է DataMatrix շտրիխ կոդի սկանավորումը օգնում ավտոմատացնել արտադրությունը
Մինիատյուր շտրիխ կոդերի ճիշտ կարգավորված սկանավորումը, օրինակ՝
VintaSoft Barcode .NET SDK-ի միջոցով, ապահովում է ոչ միայն տեխնոլոգիական, այլև կառավարչական առավելություններ։
1.
Ավտոմատացված նույնականացում առանց օպերատորի միջամտության: Բաղադրիչի ստացումից մինչև պատրաստի արտադրանքի առաքում ամբողջ ցիկլը կարող է ավարտվել ավտոմատ կերպով. համակարգը ավտոմատ կերպով ճանաչում է օբյեկտը և կատարում է անհրաժեշտ գործողությունները MES գծում:
2.
Խմբաքանակի և առանձին ապրանքի լիարժեք հետևողականություն: Յուրաքանչյուր արտադրանքին տրվում է "թվային հետք". օգտագործված բաղադրիչներ, փորձարկման արդյունքներ, ամսաթիվ և հավաքման փոփոխություն: Սա պարզեցնում է թերությունների վերլուծությունը, նպատակային արտադրանքի հետկանչերը և հաճախորդների հետ փոխազդեցությունները:
3.
Որակի բարելավում՝ որակի վերահսկողության միջոցով յուրաքանչյուր քայլում։ DataMatrix շտրիխ կոդը յուրաքանչյուր հիմնական փուլում սկանավորելով՝ վերացվում են կույր կետերը։ Խափանված մոդուլը կարող է արագորեն կապվել չիպերի որոշակի խմբաքանակի կամ որոշակի գծի հետ, որտեղ թերությունների աճ է նկատվում։
4.
Ձեռքով աշխատանքի և սխալների կրճատում։ Օպերատորները ազատվում են սերիական համարները ձեռքով մուտքագրելուց և յուրաքանչյուր միավորը ձեռքով սկանավորելուց։ Սա նվազեցնում է տպագրական սխալները և արագացնում խմբաքանակների մշակումը։
Իրականացման գործնական քայլեր
Որպեսզի DataMatrix մանրանկարչական շտրիխ կոդերի սկանավորման համակարգը իսկապես աշխատի ավտոմատացման համար և չդառնա խնդիրների աղբյուր, կարևոր է հաշվի առնել մի քանի կետ՝
- Պարզապես սահմանեք պահանջները։ Ինչ հեռավորության վրա կկարդացվեն շտրիխ կոդերը, որն է մոդուլի նվազագույն չափը, քանի շտրիխ կոդ կարող է լինել տեսադաշտում միաժամանակ և ինչ արագություն ունի փոխադրիչը։ Այս պարամետրերը որոշում են տեսախցիկի, օպտիկայի և լուսավորության ընտրությունը։
- Փորձարկում իրական նմուշների վրա։ Իդեալական թիրախների վրա լաբորատոր փորձարկումները տալիս են աղավաղված պատկեր։ Ավելի լավ է անմիջապես ստուգել համակարգի աշխատանքը իրական տախտակների, պատյանների և սկուտեղների վրա՝ նույն արագությամբ և լուսավորության կարգավորումներով, ինչ արտադրական գծում։
- Թույլ տվեք որոշակի մարժա նշագրման որակի համար։ Նույնիսկ լավ շտրիխ կոդի ընթերցողը լիովին չի փոխհատուցի ցածր կոնտրաստը կամ չափազանց փոքր շտրիխ կոդի չափը։ DataMatrix շտրիխ կոդի կիրառման կանոնները (նվազագույն չափը, կոնտրաստը և տեղադրման հանդուրժողականությունները) պետք է փաստաթղթավորվեն գործընթացների հոսքագծերում:
- Սկանավորումը ինտեգրել ՏՏ համակարգերի հետ:Նույնականացման առավելությունը ակնհայտ է դառնում միայն այն դեպքում, երբ սկանավորված տվյալները անմիջապես օգտագործվում են՝ արտադրանքի երթուղայնացման, թեստերի արդյունքների գրանցման և հաշվետվությունների ստեղծման համար: Հետևաբար, MES/ERP համակարգերի հետ ինտերֆեյսները պետք է նախապես պլանավորվեն:
Եզրակացություն
Miniature DataMatrix շտրիխ կոդերը էլեկտրոնիկայի մանրացման միտման բնական արձագանքն են: Դրանց սկանավորումը թույլ է տալիս տեսանելի դարձնել արտադրական հոսքի յուրաքանչյուր բաղադրիչ և յուրաքանչյուր ապրանք՝ ավտոմատ կերպով համապատասխանեցնելով ֆիզիկական օբյեկտները թվային տվյալների հետ:
Լավ մշակված համակարգը, որը ինտեգրում է տեսախցիկ, օպտիկա, լուսավորություն և
VintaSoft Barcode .NET SDK, շտրիխ կոդի ընթերցումը խցանված վիճակից վերածում է ավտոմատացված արտադրական գծի առօրյա, աննկատելի, բայց կարևոր քայլի: Ընկերությունների համար սա նշանակում է ավելի քիչ ֆիզիկական աշխատանք, ավելի կանխատեսելի որակ և իրական, այլ ոչ թե պարզապես ձևական, արտադրանքի հետագծելիություն:
