전자 부품의 소형화로 인해 기존 식별 방법이 점점 더 불편해지고 있습니다. 과거에는 큰 선형 바코드나 스티커로 충분했지만, 오늘날에는 몇 제곱밀리미터의 빈 공간만 남았습니다. 이러한 이유로 제조업체들은 소형 2차원 DataMatrix 바코드로 전환하고 이를 기반으로 자동화된 추적성 및 품질 관리 프로세스를 구축하고 있습니다.

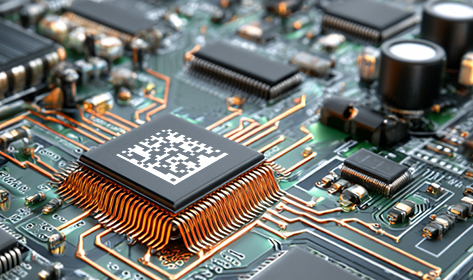

전자 부품의 "여권" 역할을 하는 소형 DataMatrix 바코드
DataMatrix는 칩, 회로 기판, 커넥터, 센서와 같은 작은 표면에 적합한 2차원 바코드입니다. 선형 바코드와 달리 다음과 같은 특징이 있습니다:
- 더 작은 영역에 더 많은 정보를 저장할 수 있습니다.
- 중복 및 오류 수정 기능으로 부분적인 손상에 강합니다.
- 조립 라인에서 중요한 요소인 모든 방향에서 판독이 가능합니다.

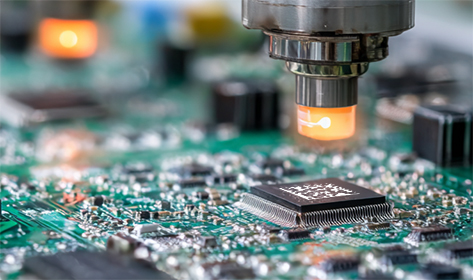

직접 마킹 공정(DPM) 기술은 전자 부품에 자주 사용됩니다. 코드가 레이저 또는 기계적으로 부품 본체에 직접 새겨집니다. 이 마킹은 납땜 과정에서 벗겨지거나 손실되지 않으며, 입고 검사부터 서비스까지 제품 수명 주기 전체에 걸쳐 부품과 함께 유지될 수 있습니다.
전자 제품에서 초소형 바코드는 정확히 어디에 필요할까요?
DataMatrix 바코드 스캐닝은 생산 주기의 다양한 단계에서 핵심 기술이 되고 있습니다.
1.
창고 및 입고 검사. 입고된 마이크로칩, 커넥터 및 모듈에는 바코드가 부착되어 있습니다. 인수 검사 시,스캐닝을 통해 물리적 트레이와 MES(제조 실행 시스템)/ERP(전사적 자원 관리) 데이터(배치 번호, 공급업체, 날짜, 기술 매개변수)를 연결합니다.
2.
표면 실장 및 조립. 인쇄 회로 기판 및 모듈 수준에서 DataMatrix 바코드는 각 장치가 조립된 구성 요소를 명확하게 추적할 수 있도록 합니다. 이는 특히 자동차, 통신 및 의료 전자 제품 분야에서 추적성의 기반이 됩니다.
3.
테스트 및 구성. 기능 테스트 스테이션에서 바코드 판독은 필요한 테스트 프로파일 및 교정 매개변수를 자동으로 검색하고 특정 제품에 대한 테스트 결과를 저장합니다.
4.
포장, 물류 및 사후 서비스. 완제품에서 DataMatrix 바코드는 자동 포장, 보증 등록, 서비스 센터에서의 진단 및 고장 분석을 용이하게 합니다.
단일 소형 바코드가 생산 현장과 디지털 제어 시스템을 연결하는 역할을 합니다.
DataMatrix 초소형 바코드 스캐닝 시스템은 무엇으로 구성되어 있을까요?
복잡한 표면에 새겨진 매우 작은 바코드를 안정적으로 판독하려면 단일 스캐너만으로는 부족하며, 여러 머신 비전 도구가 조화롭게 작동해야 합니다.
1.
카메라 및 광학 장치 고해상도 센서와 적절하게 선택된 렌즈는 바코드 모듈당 충분한 픽셀 수를 보장합니다. 이는 DataMatrix 바코드가 밀리미터 단위로 측정되고 프레임 내 수십 개의 구성 요소에서 실시간으로 판독되어야 하는 경우에 매우 중요합니다.
2.
조명 대비는 조명에 따라 달라지며, 특히 금속이나 어두운 플라스틱에 DPM 마킹을 할 때 더욱 그렇습니다. 다양한 조명 방식(링, 측면, 돔)을 사용하여 눈부심을 최소화하고 바코드의 미세한 입체감을 강조합니다.
3.
바코드 인식 소프트웨어 소프트웨어는 이미지에서 바코드를 인식하고, 기울기, 회전, 요소의 부분적 손실 및 낮은 대비를 처리합니다. 또한 인코딩된 데이터에 대한 무결성 및 형식 검증 메커니즘을 구현합니다.
초소형 DataMatrix 바코드 판독의 주요 어려움
실제 생산 환경에서 소형 바코드를 다루는 것은 문서상의 이상적인 예시와 다릅니다.
- 작은 크기와 밀집된 부품 배치. 트레이나 패널에 바코드가 있는 수십 개의 부품이 있고, 각 부품의 크기가 몇 밀리미터에 불과한 경우, 카메라는 넓은 시야각과 충분한 배율을 모두 제공해야 합니다. 이를 위해서는 광학적 측면에서 절충이 필요하며 작업 거리를 신중하게 선택해야 합니다.
- DPM 코드의 눈부심 및 낮은 대비. 금속 하우징에 레이저로 각인하면 대비가 좋지 않습니다. 조명이 부적절하면 바코드가 배경과 섞이거나 반사광에 가려집니다.
- 라인의 움직임 및 진동. 컨베이어 기반 이미징의 경우 노출 시간이 제한적이며, 프레임 캡처 중 부품의 진동이나 움직임으로 인해 미세한 바코드 요소가 흐려질 수 있습니다.
- 다양한 재질. 회로 기판, 세라믹, 금속, 무광 및 유광 플라스틱은 모두 빛 반사 및 바코드 판독성 측면에서 다르게 작용합니다. 모든 재질에 동일한 방식을 적용하면 거의 항상 신뢰성이 떨어집니다.
스캐닝 시스템 설계 단계에서 이러한 문제를 이해하면 후속 재작업 및 예기치 않은 생산 라인 중단을 방지하는 데 도움이 됩니다.
DataMatrix 바코드 스캐닝이 제조 자동화에 도움이 되는 방법
예를 들어
VintaSoft Barcode .NET SDK를 사용하여 소형 바코드 스캐닝을 적절하게 구성하면 기술적 이점뿐만 아니라 관리적 이점도 얻을 수 있습니다.
1.
작업자 개입 없이 자동 식별. 부품 입고부터 완제품 출하까지 전체 사이클을 자동으로 완료할 수 있습니다. 시스템이 자동으로 객체를 인식하고 MES 라인에서 필요한 작업을 수행합니다.
2.
배치 및 개별 품목의 완벽한 추적성. 각 제품에는 사용된 부품, 테스트 결과, 날짜 및 조립 변경 사항을 포함하는 "디지털 추적"이 할당됩니다. 이를 통해 결함 분석, 제품 리콜 및 고객 응대가 간소화됩니다.
3.
모든 단계에서 품질 관리를 통한 품질 향상. 모든 주요 단계에서 DataMatrix 바코드를 스캔하여 사각지대를 제거합니다. 불량 모듈을 특정 칩 배치 또는 결함 증가가 발생하는 특정 라인과 신속하게 연결할 수 있습니다.
4.
수작업 및 오류 감소. 작업자는 일련 번호를 수동으로 입력하거나 각 장치를 수동으로 스캔할 필요가 없습니다. 이렇게 하면 오타가 줄어들고 로트 처리 속도가 빨라집니다.
실행을 위한 실질적인 단계
DataMatrix 소형 바코드 스캐닝 시스템이 자동화에 실제로 효과적으로 작동하고 문제의 원인이 되지 않도록 하려면 다음 몇 가지 사항을 고려하는 것이 중요합니다.
- 요구 사항을 명확히 정의하십시오. 바코드를 읽는 거리, 최소 모듈 크기, 동시에 시야에 들어올 수 있는 바코드 개수, 컨베이어 속도는 얼마입니까? 이러한 매개변수는 카메라, 광학 장치 및 조명 선택에 영향을 미칩니다.
- 실제 샘플 테스트. 이상적인 대상을 사용한 실험실 테스트는 왜곡된 결과를 보여줍니다. 생산 라인과 동일한 속도 및 조명 설정으로 실제 보드, 케이스 및 트레이에서 시스템 작동을 즉시 테스트하는 것이 좋습니다.
- 마킹 품질에 여유를 두십시오. 아무리 우수한 바코드 판독기라도 낮은 대비나 극도로 작은 바코드 크기를 완벽하게 보정할 수는 없습니다. DataMatrix 바코드 적용 규칙(최소 크기, 대비 및 배치 허용 오차)은 공정 흐름도에 문서화해야 합니다.
- 스캐닝을 IT 시스템과 통합해야 합니다. 식별의 이점은 스캔된 데이터가 제품 라우팅, 테스트 결과 기록, 보고서 생성 등에 즉시 활용될 때 비로소 분명해집니다. 따라서 MES/ERP 시스템과의 인터페이스는 사전에 계획해야 합니다.
결론
소형 DataMatrix 바코드는 전자 제품의 소형화 추세에 대한 자연스러운 대응입니다. 바코드를 스캔하면 생산 흐름의 모든 구성 요소와 제품을 확인할 수 있으며, 물리적 객체와 디지털 데이터를 자동으로 매칭할 수 있습니다.
카메라, 광학 장치, 조명 및
VintaSoft Barcode .NET SDK를 통합한 잘 설계된 시스템은 바코드 판독을 병목 현상에서 자동화된 생산 라인의 일상적이고 눈에 띄지 않지만 중요한 단계로 전환합니다. 기업에게 이는 수작업 감소, 예측 가능한 품질 향상, 그리고 형식적인 추적성을 넘어 실질적인 제품 추적성을 의미합니다.
