La matriz de modulación de un código de barras 2D contiene información sobre la modulación de las celdas del código (modulación: medida de la uniformidad de la reflectancia de las celdas oscuras y claras, respectivamente). Esta matriz permite identificar visualmente la ubicación de los problemas de impresión en una imagen de código de barras 2D.
En la versión 14.3 de VintaSoft Barcode .NET SDK se agregó la capacidad de obtener la matriz de modulación utilizando la propiedad
ISO15415QualityTest.ModulationMatrix.
La obtención de la matriz de modulación está disponible para los siguientes tipos de códigos de barras:
- Aztec
- DataMatrix
- QR Code
- Micro QR Code
- Han Xin Code
Un ejemplo de código C#/VB.NET, que demuestra cómo mostrar la matriz de modulación del código de barras.está disponible en la documentación de la propiedad
ISO15415QualityTest.ModulationMatrix.
También se puede ver código C#/VB.NET, que demuestra cómo mostrar la matriz de modulación del código de barras, en el proyecto VintaSoft Barcode Demo ([SdkIntsallPath]\VintaSoft\Barcode .NET v14.3\Examples\WinForms\CSharp\BarcodeDemo\). Aquí está la captura de pantalla de la aplicación VintaSoft Barcode Demo, que muestra la matriz de modulación para el código de barras DataMatrix reconocido:
Los siguientes son varios ejemplos de identificación de defectos en la impresión de códigos de barras 2D mediante el análisis de la matriz de modulación.

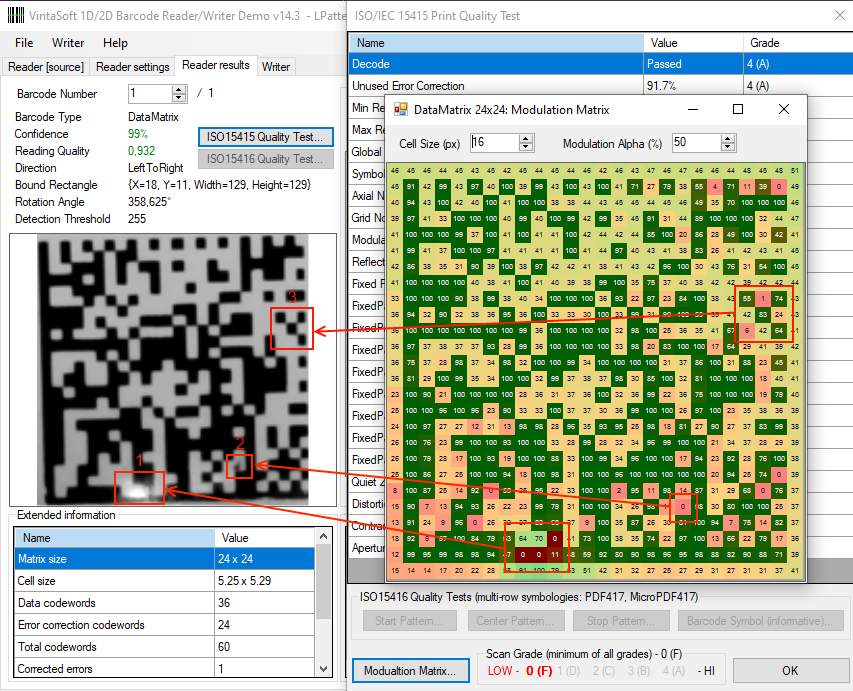

Aquí hay un ejemplo de matriz de modulación para código de barras DataMatrix, que tiene los siguientes problemas:
1. Defecto de impresión: rayas verticales
2. Iluminación desigual al disparar: área de modulación baja
Aquí hay un ejemplo de matriz de modulación para código de barras DataMatrix, que tiene los siguientes problemas:
1. Deslumbramiento de la fuente de luz al capturar un código de barras
2. Una mancha o defecto de impresión en la imagen del código de barras
3. Defecto de impresión: muchas columnas del código de barras tienen diferentes anchos

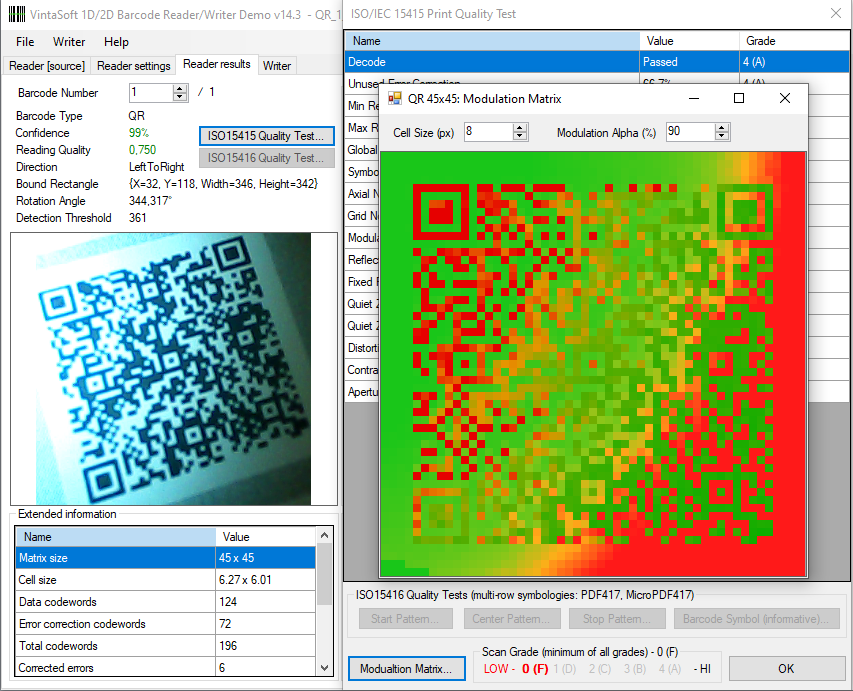

Aquí hay un ejemplo de matriz de modulación para el código de barras QR, que tiene un problema de iluminación desigual:
