La miniaturización de los componentes electrónicos está haciendo que los métodos de identificación tradicionales sean cada vez más incómodos. Donde antes bastaba un gran código de barras lineal o una etiqueta adhesiva, hoy en día solo quedan unos pocos milímetros cuadrados de espacio vacío. Por eso, los fabricantes están migrando a códigos de barras DataMatrix bidimensionales compactos y desarrollando procesos automatizados de trazabilidad y control de calidad en torno a ellos.

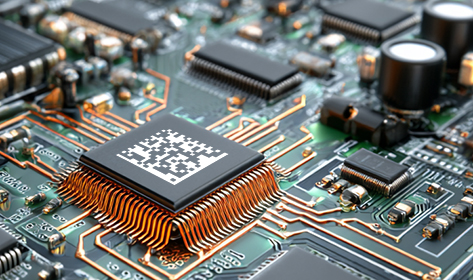

Un código de barras DataMatrix en miniatura como "pasaporte" para un componente electrónico.
DataMatrix es un código de barras bidimensional ideal para superficies pequeñas: chips, placas de circuitos, conectores y sensores. A diferencia de los códigos de barras lineales, este:
- almacena más información en un área más pequeña;
- es resistente a daños parciales gracias a la redundancia y la corrección de errores;
- puede leerse en cualquier orientación, lo cual es importante en una línea de montaje.

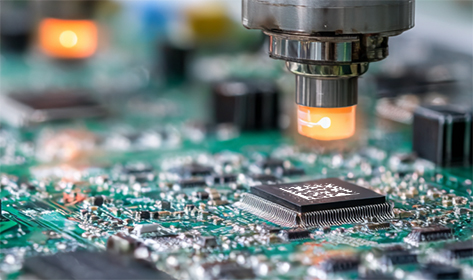

La tecnología de Proceso de Marcado Directo (DPM) se utiliza a menudo en componentes electrónicos: el código se aplica directamente al cuerpo de la pieza mediante láser o mecánicamente. Este marcado no se desprende ni se pierde durante la soldadura y puede acompañar al componente durante todo su ciclo de vida, desde la inspección de entrada hasta el servicio.
¿Dónde exactamente se necesitan los códigos de barras miniatura en la electrónica?
El escaneo de códigos de barras DataMatrix se está convirtiendo en una tecnología esencial en varias etapas del ciclo de producción:
1.
Inspección de almacén y de entrada. Los lotes entregados de microchips, conectores y módulos se marcan con códigos de barras. Durante la aceptación, el escaneo vincula la bandeja física con los datos MES (Sistema de Ejecución de Manufactura) / ERP (Planificación de Recursos Empresariales): número de lote, proveedor, fecha y parámetros técnicos.
2.

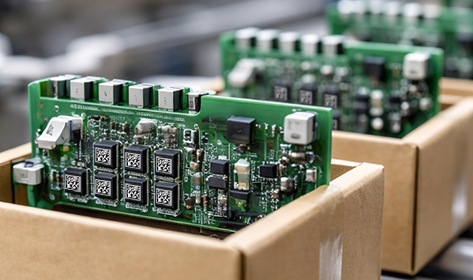

Montaje y ensamblaje de superficies. A nivel de placa de circuito impreso y módulo, los códigos de barras DataMatrix permiten un seguimiento inequívoco de los componentes a partir de los cuales se ensambló cada unidad. Esta es la base de la trazabilidad, especialmente en la electrónica automotriz, de telecomunicaciones y médica.
3.
Pruebas y configuración. En las estaciones de pruebas funcionales,La lectura de códigos de barras recupera automáticamente el perfil de prueba y los parámetros de calibración necesarios, y almacena los resultados de las pruebas para un producto específico.
4.
Embalaje, logística y servicio posventa. En un dispositivo terminado, el código de barras DataMatrix facilita el embalaje automatizado, el registro de la garantía y el diagnóstico y análisis de fallos en los centros de servicio.
Un único código de barras compacto se convierte en el vínculo entre el mundo físico de la producción y los sistemas de control digital.
¿En qué consiste el sistema de escaneo de códigos de barras en miniatura DataMatrix?
La lectura confiable de códigos de barras realmente pequeños en superficies complejas requiere más que un solo escáner, sino un conjunto coordinado de herramientas de visión artificial.
1.
Cámara y óptica Un sensor de alta resolución y una lente correctamente seleccionada garantizan una cantidad suficiente de píxeles por módulo de código de barras. Esto es crítico cuando el código de barras DataMatrix se mide en milímetros y debe leerse sobre la marcha o en docenas de componentes dentro de un marco.
2.
Iluminación El contraste depende de la iluminación, especialmente cuando se marca DPM en metal o plástico oscuro. Se utilizan varios esquemas de iluminación (anillo, lateral, domo) para minimizar los reflejos y enfatizar el microrelieve del código de barras.
3.
Software de reconocimiento de códigos de barras El software reconoce códigos de barras en imágenes, manejando inclinación, rotación, pérdida parcial de elementos y bajo contraste. También implementa mecanismos de verificación de integridad y formato para datos codificados.
Las principales dificultades en la lectura de códigos de barras DataMatrix en miniatura
Trabajar con códigos de barras en miniatura en la producción real difiere de los ejemplos ideales en la documentación:
- Tamaño pequeño y empaquetamiento denso de componentes. Si una bandeja o panel contiene docenas de piezas con códigos de barras, cada una ocupando unos pocos milímetros, la cámara debe proporcionar un campo de visión amplio y suficiente aumento. Esto requiere concesiones en la óptica y una selección cuidadosa de la distancia de trabajo.
- Deslumbramiento y bajo contraste de los códigos DPM. El grabado láser en carcasas metálicas produce un contraste deficiente. Una iluminación incorrecta hace que el código de barras se mezcle con el fondo o quede oscurecido por los reflejos.
- Movimiento y vibración en la línea. Con la captura de imágenes basada en cinta transportadora, el tiempo de exposición es limitado y la posible vibración o movimiento de la pieza durante la captura del fotograma difumina los elementos finos del código de barras.
- Variedad de medios. Placas de circuitos, cerámicas, metales, plásticos mate y brillantes: todos se comportan de manera diferente en términos de reflexión de la luz y legibilidad del código de barras. Un enfoque único casi siempre conduce a una pérdida de fiabilidad.
Comprender estos problemas en la etapa de diseño del sistema de escaneo ayuda a evitar repeticiones de trabajos posteriores y paradas inesperadas en la línea.
Cómo el escaneo de códigos de barras DataMatrix ayuda a automatizar la fabricación
El escaneo correctamente configurado de códigos de barras miniatura, por ejemplo, utilizando
VintaSoft Barcode .NET SDK, proporciona no solo beneficios tecnológicos sino también de gestión.
1.
Identificación automatizada sin intervención del operador. Todo el ciclo, desde la recepción del componente hasta el envío del producto terminado, se puede completar automáticamente: el sistema reconoce automáticamente el objeto y realiza las acciones necesarias en la línea MES.
2.
Trazabilidad completa del lote y del artículo individual. A cada producto se le asigna un "rastro digital": componentes usados, resultados de pruebas, fecha y cambio de ensamblaje. Esto simplifica el análisis de defectos, las retiradas de productos específicas y las interacciones con los clientes.
3.
Calidad mejorada mediante el control de calidad en cada paso. Al escanear el código de barras DataMatrix en cada etapa clave, se eliminan los puntos ciegos. Un módulo defectuoso se puede vincular rápidamente a un lote específico de chips o a una línea específica que experimenta un aumento de defectos.
4.
Reducción de mano de obra y errores. Los operadores ya no tienen que introducir manualmente los números de serie ni escanear manualmente cada unidad. Esto reduce los errores tipográficos y acelera el procesamiento de lotes.
Pasos prácticos para la implementación
Para garantizar que el sistema de escaneo de códigos de barras en miniatura DataMatrix realmente funcione para la automatización y no se convierta en una fuente de problemas, es importante considerar varios puntos:
- Defina claramente los requisitos. ¿A qué distancia se leerán los códigos de barras, cuál es el tamaño mínimo del módulo, cuántos códigos de barras pueden estar en el campo de visión simultáneamente y cuál es la velocidad de la cinta transportadora? Estos parámetros determinan la elección de la cámara, la óptica y la iluminación.
- Prueba con muestras reales. Las pruebas de laboratorio con objetivos ideales arrojan una imagen distorsionada. Es mejor probar inmediatamente el funcionamiento del sistema en tableros, cajas y bandejas reales, con la misma velocidad y configuración de iluminación que en el Línea de producción.
- Deje un margen para la calidad del marcado. Ni siquiera un buen lector de códigos de barras compensará por completo el bajo contraste o el tamaño extremadamente pequeño de los códigos de barras. Las reglas de aplicación de los códigos de barras DataMatrix (tamaño mínimo, contraste y tolerancias de colocación) deben documentarse en los diagramas de flujo del proceso.
- Integre el escaneo con los sistemas informáticos. El beneficio de la identificación solo se hace evidente cuando los datos escaneados se utilizan inmediatamente: para el enrutamiento de productos, el registro de resultados de pruebas y la generación de informes. Por lo tanto, las interfaces con los sistemas MES/ERP deben planificarse con antelación.
Conclusión
Los códigos de barras DataMatrix en miniatura son una respuesta natural a la tendencia a la miniaturización en la electrónica. Escanearlos permite la visibilidad de cada componente y producto en el flujo de producción, asociando automáticamente los objetos físicos con los datos digitales.
Un sistema bien diseñado que integra cámara, óptica, iluminación y el
VintaSoft Barcode .NET SDK transforma la lectura de códigos de barras de un cuello de botella en un paso rutinario, imperceptible, pero crucial en una línea de producción automatizada. Para las empresas, esto significa menos trabajo manual, una calidad más predecible y una trazabilidad real, en lugar de meramente formal, del producto.
