La miniaturisation des composants électroniques rend les méthodes d'identification traditionnelles de plus en plus inadaptées. Là où un grand code-barres linéaire ou une étiquette suffisait autrefois, il ne reste aujourd'hui que quelques millimètres carrés d'espace libre. C'est pourquoi les fabricants se tournent vers les codes-barres DataMatrix bidimensionnels compacts et mettent en place des processus automatisés de traçabilité et de contrôle qualité autour de ces derniers.

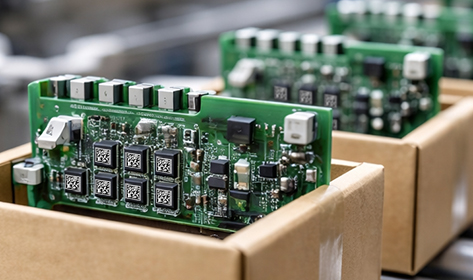

Un code-barres DataMatrix miniature comme "passeport" pour un composant électronique.
DataMatrix est un code-barres bidimensionnel parfaitement adapté aux petites surfaces: puces, cartes de circuits imprimés, connecteurs et capteurs. Contrairement aux codes-barres linéaires, il:
- stocke plus d’informations sur une surface réduite;
- résistant aux dommages partiels grâce à la redondance et à la correction d’erreurs;
- peut être lu dans n’importe quelle orientation, ce qui est essentiel sur une chaîne de montage.
La technologie de marquage direct (DPM) est souvent utilisée pour les composants électroniques: le code est appliqué directement sur le corps du composant, par laser ou mécaniquement. Ce marquage ne se décolle pas et ne se perd pas lors du soudage; il accompagne le composant tout au long de son cycle de vie, du contrôle à réception à la maintenance.
Où exactement les codes-barres miniatures sont-ils nécessaires dans l'électronique?
La lecture des codes-barres DataMatrix devient une technologie essentielle à différentes étapes du cycle de production:
1.
Entrepôt et contrôle à réception. Les lots de microprocesseurs, de connecteurs et de modules livrés sont marqués de codes-barres. Lors de la réception, la lecture permet de relier le plateau physique aux données MES (Manufacturing Execution System) / ERP (Enterprise Resource Planning): numéro de lot, fournisseur, date et paramètres techniques.
2.
Montage en surface et assemblage. Au niveau des cartes de circuits imprimés et des modules, les codes-barres DataMatrix permettent un suivi précis des composants qui ont permis d'assembler chaque unité. C'est le fondement de la traçabilité, notamment dans les secteurs de l'automobile, des télécommunications et de l'électronique médicale.
3.
Tests et configuration. Sur les stations de test fonctionnel, la lecture des codes-barres récupère automatiquement le profil de test et les paramètres d'étalonnage requis et enregistre les résultats des tests pour un produit spécifique.
4.
Emballage, logistique et service après-vente. Dans un appareil fini, le code-barres DataMatrix facilite l'emballage automatisé, l'enregistrement de la garantie,et le diagnostic et l'analyse des pannes dans les centres de service.
Un seul code-barres compact fait le lien entre le monde physique de la production et les systèmes de contrôle numérique.
De quoi se compose le système de lecture de codes-barres miniatures DataMatrix?
La lecture fiable de codes-barres vraiment petits sur des surfaces complexes nécessite plus qu'un simple scanner: un ensemble coordonné d'outils de vision industrielle.
1.
Caméra et optique Un capteur haute résolution et une lentille correctement sélectionnée garantissent un nombre suffisant de pixels par module de code-barres. Ceci est essentiel lorsque le code-barres DataMatrix est mesuré en millimètres et doit être lu à la volée ou sur des dizaines de composants dans une même image.
2.
Éclairage Le contraste dépend de l'éclairage, notamment pour le marquage DPM sur métal ou plastique foncé. Différents systèmes d'éclairage (anneau, latéral, dôme) sont utilisés pour minimiser les reflets et mettre en valeur le microrelief du code-barres.
3.
Logiciel de reconnaissance de codes-barres Ce logiciel reconnaît les codes-barres dans les images, en gérant l'inclinaison, la rotation, la perte partielle d'éléments et le faible contraste. Il intègre également des mécanismes de vérification d'intégrité et de format pour les données encodées.
Les principales difficultés de lecture des codes-barres DataMatrix miniatures
La manipulation de codes-barres miniatures en production réelle diffère des exemples idéaux présentés dans la documentation:
- Petite taille et forte densité de composants. Si un plateau ou un panneau contient des dizaines de pièces avec des codes-barres,Chaque élément occupant quelques millimètres doit offrir à la fois un large champ de vision et un grossissement suffisant. Ceci implique des compromis en matière d'optique et une sélection rigoureuse de la distance de travail.
- Éblouissement et faible contraste des codes DPM. La gravure laser sur les boîtiers métalliques produit un faible contraste. Un éclairage inadéquat peut entraîner la fusion du code-barres avec l'arrière-plan ou son masquage par les reflets.
- Mouvements et vibrations sur la ligne. Avec l'imagerie sur convoyeur, le temps d'exposition est limité et les vibrations ou mouvements possibles de la pièce pendant la capture d'image peuvent flouter les éléments fins du code-barres.
- Diversité des supports. Circuits imprimés, céramiques, métaux, plastiques mats et brillants: tous ces matériaux réagissent différemment en termes de réflexion de la lumière et de lisibilité des codes-barres. Une solution unique pour tous les supports conduit presque toujours à une perte de fiabilité.
La prise en compte de ces problèmes dès la conception du système de numérisation permet d'éviter les retouches ultérieures et les arrêts de ligne imprévus.
Comment la lecture de codes-barres DataMatrix contribue à l'automatisation de la production
La lecture correctement configurée de codes-barres miniatures, par exemple à l'aide du
VintaSoft Barcode .NET SDK, offre des avantages non seulement technologiques, mais aussi managériaux.
1.
Identification automatisée sans intervention de l'opérateur. L'ensemble du cycle, de la réception des composants à l'expédition du produit fini, peut être réalisé automatiquement: le système reconnaît automatiquement l'objet et effectue les actions nécessaires sur la ligne MES.
2.
Traçabilité complète du lot et de chaque article. Chaque produit se voit attribuer une "trace numérique": composants utilisés, résultats des tests, date et modification d'assemblage. Cela simplifie l'analyse des défauts, les rappels de produits ciblés et les interactions avec les clients.
3.
Amélioration de la qualité grâce à un contrôle qualité à chaque étape. En scannant le code-barres DataMatrix à chaque étape clé, les angles morts sont éliminés. Un module défectueux peut être rapidement associé à un lot de puces spécifique ou à une ligne de production présentant une augmentation des défauts.
4.
Réduction du travail manuel et des erreurs. Les opérateurs ne sont plus tenus de saisir manuellement les numéros de série ni de scanner chaque unité. Cela réduit les erreurs de frappe et accélère le traitement des lots.
Étapes pratiques de mise en œuvre
Pour garantir que le système de lecture de codes-barres miniatures DataMatrix soit véritablement adapté à l'automatisation et ne devienne pas une source de problèmes, il est important de prendre en compte plusieurs points:
- Définir clairement les exigences. À quelle distance les codes-barres seront-ils lus? Quelle est la taille minimale du module? Combien de codes-barres peuvent être lus simultanément? Quelle est la vitesse du convoyeur? Ces paramètres déterminent le choix de la caméra, de l'optique et de l'éclairage.
- Test sur des échantillons réels. Les tests en laboratoire sur des cibles idéales donnent une image déformée.Il est préférable de tester immédiatement le fonctionnement du système sur des cartes, des boîtiers et des plateaux réels, avec les mêmes paramètres de vitesse et d'éclairage que sur la ligne de production.
- Prévoir une marge pour la qualité du marquage. Même un bon lecteur de codes-barres ne compensera pas entièrement un faible contraste ou une taille de code-barres extrêmement petite. Les règles d'application des codes-barres DataMatrix (taille minimale, contraste et tolérances de placement) doivent être documentées dans les diagrammes de flux de processus.
- Intégrer la numérisation aux systèmes informatiques. L'intérêt de l'identification ne devient évident que lorsque les données numérisées sont immédiatement utilisées: pour le routage des produits, l'enregistrement des résultats de tests et la génération de rapports. Par conséquent, les interfaces avec les systèmes MES/ERP doivent être planifiées à l'avance.
Conclusion
Les codes-barres DataMatrix miniatures répondent naturellement à la tendance à la miniaturisation dans l'électronique. Leur lecture permet de visualiser chaque composant et chaque produit dans la chaîne de production, en associant automatiquement les objets physiques aux données numériques.
Un système bien conçu intégrant une caméra, un système optique, un éclairage et le
VintaSoft Barcode .NET SDK transforme la lecture des codes-barres, auparavant un goulot d'étranglement, en une étape routinière, transparente et pourtant essentielle d'une chaîne de production automatisée. Pour les entreprises, cela se traduit par une réduction du travail manuel, une qualité plus prévisible et une traçabilité produit réelle, et non plus seulement formelle.
