La miniaturizzazione dei componenti elettronici sta rendendo i metodi di identificazione tradizionali sempre più scomodi. Dove un tempo bastavano un grande codice a barre lineare o un adesivo, oggi rimangono solo pochi millimetri quadrati di spazio vuoto. Per questo motivo i produttori stanno passando ai codici a barre DataMatrix bidimensionali compatti e stanno implementando processi automatizzati di tracciabilità e controllo qualità.

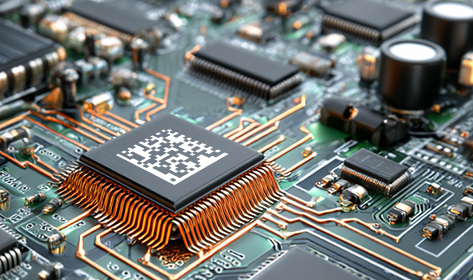

Un codice a barre DataMatrix in miniatura come "passaporto" per un componente elettronico
DataMatrix è un codice a barre bidimensionale adatto a piccole superfici: chip, circuiti stampati, connettori e sensori. A differenza dei codici a barre lineari, esso:
- memorizza più informazioni in un'area più piccola;
- è resistente ai danni parziali grazie alla ridondanza e alla correzione degli errori;
- può essere letto in qualsiasi orientamento, il che è importante su una linea di assemblaggio.

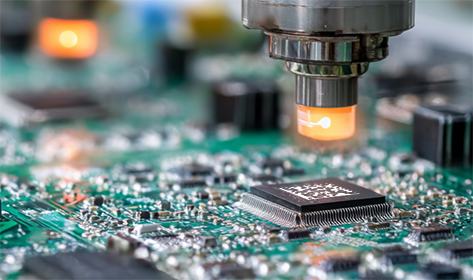

la tecnologia Direct Marking Process (DPM) è spesso utilizzata per i componenti elettronici: il codice viene applicato direttamente sul corpo del componente tramite laser o meccanicamente. Questa marcatura non si stacca né si perde durante la saldatura e può accompagnare il componente per l'intero ciclo di vita del prodotto, dall'ispezione in ingresso al servizio.
dove esattamente nell'elettronica sono necessari i codici a barre miniaturizzati?
la scansione dei codici a barre DataMatrix sta diventando una tecnologia fondamentale in varie fasi del ciclo di produzione:
1.
Ispezione in magazzino e in entrata. I lotti consegnati di microchip, connettori e moduli sono contrassegnati con codici a barre. Durante l'accettazione, la scansione collega il vassoio fisico con i dati MES (Manufacturing Execution System) / ERP (Enterprise Resource Planning): numero di lotto, fornitore, data e parametri tecnici.
2.
Montaggio e assemblaggio superficiale. A livello di circuito stampato e modulo, i codici a barre DataMatrix consentono la tracciabilità univoca dei componenti da cui è stata assemblata ciascuna unità. Questo è il fondamento della tracciabilità, soprattutto nei settori automobilistico, delle telecomunicazioni e dell'elettronica medicale.
3.
Test e configurazione. Nelle stazioni di test funzionali,La lettura dei codici a barre recupera automaticamente il profilo di test e i parametri di calibrazione richiesti e memorizza i risultati dei test per un prodotto specifico.
4.

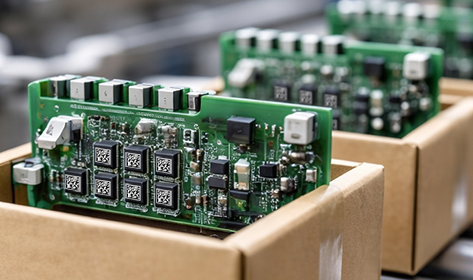

Imballaggio, logistica e assistenza post-vendita. In un dispositivo finito, il codice a barre DataMatrix facilita l'imballaggio automatico, la registrazione della garanzia, la diagnostica e l'analisi dei guasti nei centri di assistenza.
Un singolo codice a barre compatto diventa il collegamento tra il mondo fisico della produzione e i sistemi di controllo digitale.
In cosa consiste il sistema di scansione dei codici a barre in miniatura DataMatrix?
Una lettura affidabile di codici a barre davvero piccoli su superfici complesse richiede più di un singolo scanner, ma un set coordinato di strumenti di visione artificiale.
1.
Fotocamera e ottica Un sensore ad alta risoluzione e una lente opportunamente selezionata garantiscono un numero sufficiente di pixel per modulo codice a barre. Questo è fondamentale quando il codice a barre DataMatrix viene misurato in millimetri e deve essere letto al volo o su decine di componenti all'interno di un frame.
2.
Illuminazione Il contrasto dipende dall'illuminazione, soprattutto quando si esegue la marcatura DPM su metallo o plastica scura. Vengono utilizzati vari schemi di illuminazione (ad anello, laterale, a cupola) per ridurre al minimo i riflessi ed enfatizzare il microrilievo del codice a barre.
3.
Software di riconoscimento dei codici a barre Il software riconosce i codici a barre nelle immagini, gestendo inclinazione, rotazione, perdita parziale di elementi e basso contrasto. Implementa inoltre meccanismi di verifica dell'integrità e del formato per i dati codificati.
Le principali difficoltà nella lettura di codici a barre DataMatrix in miniatura
Lavorare con codici a barre in miniatura nella produzione reale differisce dagli esempi ideali nella documentazione:
- Dimensioni ridotte e denso impacchettamento dei componenti. Se un vassoio o un pannello contiene decine di componenti con codici a barre, ognuno dei quali occupa pochi millimetri, la telecamera deve fornire sia un ampio campo visivo che un ingrandimento sufficiente. Ciò richiede compromessi in termini di ottica e un'attenta selezione della distanza di lavoro.
- Riflesso e basso contrasto dei codici DPM. L'incisione laser su alloggiamenti metallici produce scarso contrasto. Un'illuminazione non corretta fa sì che il codice a barre si confonda con lo sfondo o venga oscurato dai riflessi.
- Movimento e vibrazioni sulla linea. Con l'imaging basato su trasportatore, il tempo di esposizione è limitato e le possibili vibrazioni o movimenti del componente durante l'acquisizione dei fotogrammi sfocano gli elementi fini del codice a barre.
- Varietà di supporti. Circuiti stampati, ceramiche, metalli, plastiche opache e lucide: tutti si comportano in modo diverso in termini di riflessione della luce e leggibilità del codice a barre. Un approccio univoco porta quasi sempre a una perdita di affidabilità.
Comprendere questi problemi nella fase di progettazione del sistema di scansione aiuta a evitare successive rilavorazioni e arresti imprevisti della linea.
In che modo la scansione dei codici a barre DataMatrix aiuta ad automatizzare la produzione
Scansione correttamente configurata di codici a barre in miniatura, ad esempio utilizzando
VintaSoft Barcode .NET SDK, offre vantaggi non solo tecnologici ma anche gestionali.
1.
Identificazione automatizzata senza intervento dell'operatore. L'intero ciclo, dal ricevimento dei componenti alla spedizione del prodotto finito, può essere completato automaticamente: il sistema riconosce automaticamente l'oggetto ed esegue le azioni necessarie nella linea MES.
2.
Tracciabilità completa del lotto e del singolo articolo. A ogni prodotto viene assegnata una "traccia digitale": componenti utilizzati, risultati dei test, data e modifica dell'assemblaggio. Ciò semplifica l'analisi dei difetti, i richiami mirati dei prodotti e le interazioni con i clienti.
3.
Miglioramento della qualità attraverso il controllo qualità in ogni fase. Scansionando il codice a barre DataMatrix in ogni fase chiave, vengono eliminati i punti ciechi. Un modulo guasto può essere rapidamente collegato a uno specifico lotto di chip o a una linea specifica che registra un aumento dei difetti.
4.
Riduzione del lavoro manuale e degli errori. Gli operatori non devono più inserire manualmente i numeri di serie e scansionare manualmente ogni unità. Questo riduce gli errori di battitura e velocizza l'elaborazione dei lotti.
Passaggi pratici per l'implementazione
Per garantire che il sistema di scansione di codici a barre miniaturizzati DataMatrix funzioni davvero per l'automazione e non diventi fonte di problemi, è importante considerare diversi punti:
- Definire chiaramente i requisiti. A quale distanza verranno letti i codici a barre, qual è la dimensione minima del modulo, quanti codici a barre possono essere presenti contemporaneamente nel campo visivo e qual è la velocità del trasportatore. Questi parametri determinano la scelta della telecamera, dell'ottica e dell'illuminazione.
- Test su campioni reali. I test di laboratorio su target ideali forniscono un'immagine distorta. È meglio testare immediatamente il funzionamento del sistema su schede, contenitori e vassoi reali, con le stesse impostazioni di velocità e illuminazione di quelli del Linea di produzione.
- Lasciare un certo margine per la qualità della marcatura. Anche un buon lettore di codici a barre non compensa completamente un basso contrasto o dimensioni estremamente ridotte del codice a barre. Le regole di applicazione del codice a barre DataMatrix (dimensioni minime, contrasto e tolleranze di posizionamento) devono essere documentate nei diagrammi di flusso del processo.
- Integrare la scansione con i sistemi IT. Il vantaggio dell'identificazione diventa evidente solo quando i dati scansionati vengono utilizzati immediatamente: per il routing dei prodotti, la registrazione dei risultati dei test e la generazione di report. Pertanto, le interfacce con i sistemi MES/ERP devono essere pianificate in anticipo.
Conclusione
I codici a barre DataMatrix miniaturizzati sono una risposta naturale alla tendenza alla miniaturizzazione nell'elettronica. La loro scansione consente la visibilità di ogni componente e di ogni prodotto nel flusso di produzione, abbinando automaticamente gli oggetti fisici ai dati digitali.
Un sistema ben progettato che integra una telecamera, ottiche, illuminazione e
VintaSoft Barcode .NET SDK trasforma la lettura dei codici a barre da un collo di bottiglia a un passaggio di routine, impercettibile ma fondamentale in una linea di produzione automatizzata. Per le aziende, questo significa meno lavoro manuale, una qualità più prevedibile e una tracciabilità del prodotto reale, anziché meramente formale.
