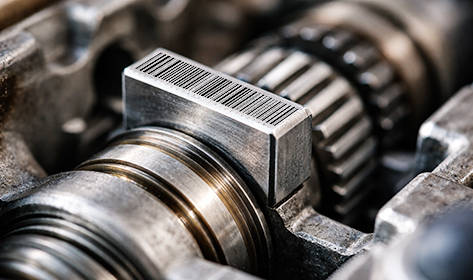

直接部品マーキング (DPM) は、バーコードを製品の表面に直接貼り付けることで、ステッカーや紙ラベルを不要にするものです。バーコードは部品の一部となり、製造や物流からサービスや廃棄に至るまで、製品のライフサイクル全体を通して保持されます。このアプローチは、従来のラベルがすぐに摩耗したり、化学物質や機械的ストレスによって破れたり、燃えたり、擦り切れたりする場合に特に重要です。

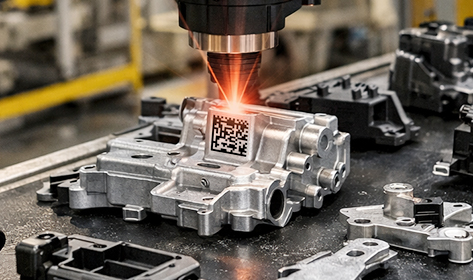

コントラストの高い白地に黒の印刷ラベルとは異なり、DPM バーコードは、コントラストの低い金属同士の表面、または塗装面にレーザー刻印されていることがよくあります。そのため、表面にバーコードを貼付する技術、表面の品質、およびバーコードを認識するアルゴリズムに対する要求が高まります。このようなバーコードを確実に読み取るには、複雑な品質の画像を扱うことをサポートする専用ソフトウェアを使用する必要があります。
直接部品マーキングの適用分野
DPM は、個々の部品のトレーサビリティが重要であり、ラベルの信頼性が高い業界で積極的に使用されています。
- 自動車業界 - シリンダーブロック、ギアボックス、サスペンションコンポーネント、および安全システムのマーキング。
- 航空宇宙業界 - エンジンコンポーネント、タービンブレード、機体コンポーネント、ファスナーの識別。
- 医療機器およびインプラント - 外科用器具、インプラント、内視鏡機器のマーキング。
- 電子機器および計測機器 - プリント基板、マイクロ回路ハウジング、センサー、測定モジュール上のコード。
- 防衛および機械工学産業 - 重要部品、コンポーネント、アセンブリのリソースの会計および監視。
これらすべての場合において、DPM はエンドツーエンドの識別を可能にします。各部品には、2 次元バーコード (通常はデータマトリックスまたは QR) の形式の固有の「パスポート」があり、品質管理、サービス、および保証義務を簡素化します。
直接部品マーキングにはどのようなバーコードが使用されますか?
2 次元バーコードは、限られたスペースにより多くの情報を保存でき、部分的な損傷に対する耐性が高いため、直接部品マーキングによく使用されます。最も一般的なオプションは次のとおりです。
- Data Matrix ECC 200 は、部品に直接マーキングするための事実上の業界標準です。組み込みのエラー訂正機能により、高いデータ密度と破損に対する耐性を保証します。
- QR コードは、広く普及しており、普遍的にサポートされているため人気がありますが、非常に狭いスペースや深刻な損傷を受けた環境では、Data Matrix の方がより安定した結果を示すことがよくあります。
- マイクロQRコードとコンパクト2Dコードのバリアントは、マーキング領域が非常に小さい場合（電子部品、小型部品）に使用されます。
使用する認識ソフトウェアが、従来の印刷バーコードと、エッチング、マイクロ穿孔、またはレーザー彫刻によって適用されるDPMコードの両方をサポートしていることが重要です。
VintaSoft Barcode .NET SDKは、データマトリックスやQRコードを含む幅広い1Dおよび2Dバーコードをサポートし、複雑なDPMマーキングの認識の信頼性を向上させる画像前処理ツールを提供します。
DPMバーコード読み取りの主な問題点
DPMマーキングは堅牢性と耐久性に優れているものの、マシンビジョンシステムと認識アルゴリズムにとって大きな課題となっています。
- 低コントラスト: バーコードと背景は同じ素材でできており、違いは表面の微細な凹凸や反射率の変化によってのみ生じます。
- グレアと不均一な照明: 金属部品はしばしば明るいグレアを発し、バーコードの一部を白飛びさせたり、モジュール要素を不明瞭にしたりすることがあります。
- 曲率と複雑な表面形状: バーコードは円筒形または複雑な形状の部品に適用できるため、画像が歪みます。
- モジュールサイズが小さい: 最小限の領域に最大限のデータを収めようとすると、バーコードの個々のピクセルのサイズが非常に小さくなり、カメラの光学系と解像度に対する要求が大幅に高まります。
- 摩耗と損傷: 傷、炭素堆積物、腐食、部品の再塗装など、これらすべてがバーコードの読み取りやすさを低下させます。
これらの要因を補うために、DPM システムは特殊な照明 (リング、ダークフィールド、ドーム)、高品質の光学系、および高度な画像処理アルゴリズムを利用します。
VintaSoft Barcode .NET SDK などのソフトウェア コンポーネントにより、事前フィルタリング、適応しきい値処理、および幾何学的歪み補正が可能になり、モジュールが部分的に見える場合でも堅牢なバーコード認識が実現します。
DPM コード認識に信頼性の高い SDK を選択することが重要なのはなぜですか?
DPM プロジェクトの成功は、実際の生産環境でバーコードがどれだけ確実に読み取られるかに大きく左右されます。ハードウェア (カメラ、レンズ、照明) は問題の半分しか解決しません。残りの半分はソフトウェアであり、複雑な画像を正しく処理し、ストリーム内のバーコードを迅速にデコードする必要があります。
VintaSoft Barcode .NET SDK を使用すると、開発者は次のメリットを得られます。
- 複数のバーコード形式をサポート: 従来のリニアから 2 次元 (データ マトリックス、QR など) まで、単一のソリューションで DPM と従来のラベルの両方を扱うことができます。
- 高いデコード精度: SDK には、コントラストが弱く部分的に破損したバーコードからでもデータを抽出できる最適化されたアルゴリズムが含まれています。
- .NET アプリケーションへの柔軟な統合: ライブラリは、幅広い .NET テクノロジー (デスクトップ、Web、サーバー アプリケーション) をサポートしています。これにより、バーコード認識システムを既存の IT インフラストラクチャに簡単に実装できます。
- 画像前処理ツール: 開発者は、デコード前にフィルタリング、輝度均等化、二値化、その他の操作を適用して、DPM バーコード読み取りの信頼性を高めることができます。
このため、
VintaSoft Barcode .NET SDK を使用すると、コンベア、工場の端末、品質管理システム、サービス アプリケーションで確実に動作するソリューションを構築できます。
生産で DPM を実装するための実践的な推奨事項
直接マーキング システムが確実かつ予測可能に動作するようにするには、設計段階でいくつかの重要な側面を考慮することが重要です。
- バーコードの位置を事前に計画する: 将来のカメラ アクセスと汚染の可能性を考慮して、部品上に DPM 用に十分に平坦でアクセス可能な領域を指定します。
- 表面品質要件を調整します: 粗い加工、錆、厚い塗料層は、DPM マーキングの読み取りを著しく低下させます。
- 最適なバーコードサイズとデータ密度を決定します: できるだけ少ないスペースにできるだけ多くの情報を詰め込もうとしないでください。データの一部を IC に保存し、識別子のみを部品に適用する方が良いでしょう。
- さまざまな照明方式をテストします: 金属や光沢のある表面では、グレアを最小限に抑えるために、暗視野照明またはドーム照明ソリューションが必要になることがよくあります。
- 実際のサンプルでデコード信頼性をテストします: VintaSoft Barcode .NET SDK などの産業用 SDK を使用して、すべての製造工程 (塗装、熱処理、洗浄など) 後の部品で認識をテストします。
これらの推奨事項に従うことで、システムがラボではうまく機能するものの、実際の現場環境ではエラー率が高くなるという典型的な問題を回避できます。
結論
ダイレクトパーツマーキング（DPM）バーコードは、自動車から医療、航空まで、多くの業界でトレーサビリティと製品ライフサイクル管理の重要なツールとなっています。適切なバーコードタイプ、アプリケーション技術、照明方式を選択することは必要ですが、それだけでは成功には十分ではありません。低コントラスト、歪み、損傷に対応できる信頼性の高い認識ソフトウェアでこれらを補完することが不可欠です。
VintaSoft Barcode .NET SDK を使用すると、.NET アプリケーション開発者は、実際の生産条件に堅牢な識別システムを作成できます。その結果、企業は、正確な部品追跡、生産およびサービスプロセスの加速、エラーの削減、サプライチェーンの透明性の向上といった、デジタル変革のための信頼できる基盤を得ることができます。
