電子部品の小型化により、従来の識別方法はますます不便になっています。かつては大きな線形バーコードやステッカーで十分だった場所に、今日では数平方ミリメートルの空きスペースしか残っていません。このため、メーカーはコンパクトな 2 次元 DataMatrix バーコードに切り替え、それに基づいて自動化されたトレーサビリティと品質管理プロセスを構築しています。
電子部品の「パスポート」となる小型のDataMatrixバーコード
DataMatrixは、チップ、回路基板、コネクタ、センサーなどの小さな表面に適した2次元バーコードです。線形バーコードとは異なり、
- より小さな領域に多くの情報を格納できます。
- 冗長性とエラー訂正機能により部分的な損傷に耐性があります。
- あらゆる方向から読み取ることができるため、組立ラインでは重要です。

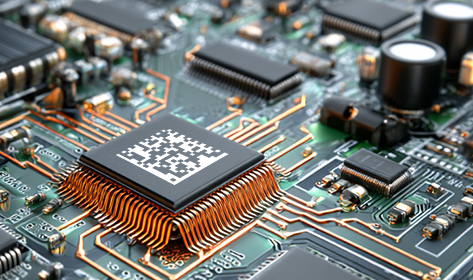

ダイレクトマーキングプロセス（DPM）技術は、電子部品によく使用されます。この技術では、コードはレーザーまたは機械的に部品本体に直接印刷されます。このマーキングははんだ付け中に剥がれたり紛失したりすることがなく、受入検査からサービスまで、製品ライフサイクル全体を通して部品に付随することができます。
電子機器のどこで小型バーコードが必要とされるのでしょうか?
DataMatrix バーコード スキャンは、生産サイクルのさまざまな段階で中核技術になりつつあります。
1.
倉庫検査と入荷検査。マイクロチップ、コネクタ、モジュールの納品バッチにはバーコードが付けられています。受領時に、スキャンによって物理トレイとMES（製造実行システム）/ERP（エンタープライズ・リソース・プランニング）データ（バッチ番号、サプライヤー、日付、技術パラメータ）がリンクされます。
2.

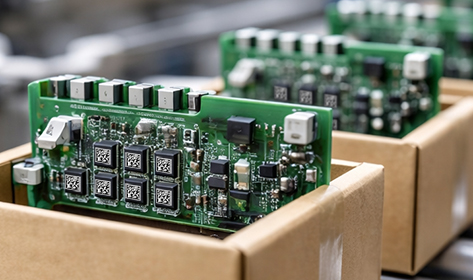

表面実装と組み立て。プリント基板とモジュールレベルでは、DataMatrixバーコードにより、各ユニットの組み立て元となるコンポーネントを明確に追跡できます。これは、特に自動車、通信、医療用電子機器におけるトレーサビリティの基礎です。
3.
テストと構成。 機能テスト ステーションでは、バーコードを読み取ることで、必要なテスト プロファイルとキャリブレーション パラメータが自動的に取得され、特定の製品のテスト結果が保存されます。
4.
パッケージング、物流、アフター サービス。 完成したデバイスでは、DataMatrix バーコードにより、サービス センターでの自動パッケージング、保証登録、診断および障害解析が容易になります。
単一のコンパクトなバーコードが、生産の物理的な世界とデジタル制御システム間のリンクになります。
DataMatrix 小型バーコード スキャン システムは何で構成されますか?
複雑な表面上の非常に小さなバーコードを確実に読み取るには、単一のスキャナーだけでなく、機械視覚ツールの調整されたセットが必要です。
1.

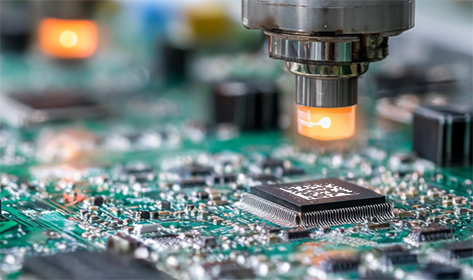

カメラと光学系 高解像度センサーと適切に選択されたレンズにより、バーコード モジュールあたりの十分なピクセル数が確保されます。これは、DataMatrix バーコードがミリメートル単位で測定され、オンザフライで読み取る必要がある場合や、フレーム内の数十個のコンポーネントで読み取る必要がある場合に重要です。
2.
照明 コントラストは照明に左右されます。特に金属や暗いプラスチックにDPMマーキングを行う場合は重要です。反射を最小限に抑え、バーコードの微細な凹凸を強調するために、リング、サイド、ドームなど、さまざまな照明方式が使用されます。
3.
バーコード認識ソフトウェア このソフトウェアは、傾き、回転、要素の部分的な欠落、低コントラストなどにも対処しながら、画像内のバーコードを認識します。また、エンコードされたデータの整合性とフォーマットの検証メカニズムも実装しています。
小型 DataMatrix バーコードを読み取る際の主な難しさ
実際の生産現場での小型バーコードの取り扱いは、ドキュメントの理想的な例とは異なります。
- 小型でコンポーネントが密集しています。トレイまたはパネルに、それぞれが数ミリメートルを占めるバーコード付きの部品が数十個含まれている場合、カメラは広い視野と十分な倍率の両方を提供する必要があります。そのためには、光学系の妥協と作動距離の慎重な選択が必要です。
- DPM コードのグレアと低コントラスト。金属製ハウジングへのレーザー彫刻はコントラストが低くなります。照明が適切でないと、バーコードが背景に溶け込んだり、反射で見えにくくなったりします。
- ライン上の動きと振動。コンベアベースのイメージングでは露出時間が限られており、フレームキャプチャ中に部品が振動したり動いたりすると、バーコードの微細な要素がぼやけてしまいます。
- さまざまなメディア。回路基板、セラミック、金属、マットおよび光沢のあるプラスチックなど、光の反射とバーコードの読み取りやすさはそれぞれ異なります。画一的なアプローチは、ほとんどの場合、信頼性の低下につながります。
スキャン システムの設計段階でこれらの問題を理解しておくと、その後のやり直しや予期しないライン停止を回避するのに役立ちます。
DataMatrix バーコード スキャンが製造の自動化にどのように役立つか
VintaSoft Barcode .NET SDK などを使用して小型バーコードを適切にスキャンすると、技術的な利点だけでなく管理上の利点も得られます。
1.
オペレーターの介入なしの自動識別。 部品の受領から完成品の出荷までのサイクル全体を自動的に完了できます。システムがオブジェクトを自動的に認識し、MESラインで必要なアクションを実行します。
2.
バッチおよび個別アイテムの完全なトレーサビリティ。 各製品には、使用済み部品、試験結果、日付、組立変更などの「デジタルトレース」が割り当てられます。これにより、欠陥分析、対象を絞った製品リコール、顧客対応が簡素化されます。
3.
あらゆる段階での品質管理による品質向上。 あらゆる主要工程でDataMatrixバーコードをスキャンすることで、盲点が排除されます。故障したモジュールは、特定のチップバッチまたは欠陥が増加している特定のラインに迅速に関連付けることができます。
4.
手作業とエラーの削減。 オペレーターは、シリアル番号の手入力や各ユニットの手作業によるスキャンから解放されます。これにより、タイプミスが削減され、ロット処理が迅速化されます。
実装のための実践的な手順
DataMatrix 小型バーコードスキャンシステムが自動化に確実に機能し、問題の原因とならないようにするには、いくつかの点を考慮することが重要です。
- 要件を明確に定義します。バーコードを読み取る距離、最小モジュールサイズ、視野内に一度に含めることができるバーコードの数はどれくらいか、コンベアの速度はどれくらいか。これらのパラメータによって、カメラ、光学系、照明の選択が決まります。
- 実際のサンプルでテストします。理想的なターゲットでのラボテストでは、歪んだ画像が得られます。生産ラインと同じ速度と照明設定で、実際のボード、ケース、トレイでシステムの動作をすぐにテストすることをお勧めします。
- マーキング品質に余裕を持たせます。高性能なバーコードリーダーでも、低コントラストや極端に小さいバーコードを完全に補正することはできません。DataMatrixバーコードの適用ルール（最小サイズ、コントラスト、配置許容値）は、プロセスフローチャート内に文書化する必要があります。
- スキャンをITシステムに統合します。識別の利点は、スキャンしたデータが製品のルーティング、テスト結果の記録、レポートの生成などにすぐに使用されて初めて明らかになります。したがって、MES/ERPシステムとのインターフェースを事前に計画する必要があります。
結論
小型のDataMatrixバーコードは、電子機器の小型化のトレンドに対する自然な回答です。これをスキャンすることで、生産フローにおけるすべてのコンポーネントとすべての製品を可視化し、物理的なオブジェクトとデジタルデータを自動的に照合することができます。
カメラ、光学系、照明、そして
VintaSoft Barcode .NET SDKを統合した、巧みに設計されたシステムは、バーコード読み取りをボトルネックから、自動化された生産ラインにおける日常的で目立たないながらも重要なステップへと変革します。企業にとって、これは手作業の削減、品質の予測可能性の向上、そして形式的なものではなく真の製品トレーサビリティを意味します。
