A miniaturização de componentes eletrônicos está tornando os métodos tradicionais de identificação cada vez mais inconvenientes. Onde antes um grande código de barras linear ou adesivo era suficiente, hoje restam apenas alguns milímetros quadrados de espaço vazio. É por isso que os fabricantes estão migrando para códigos de barras DataMatrix bidimensionais compactos e construindo processos automatizados de rastreabilidade e controle de qualidade em torno deles.

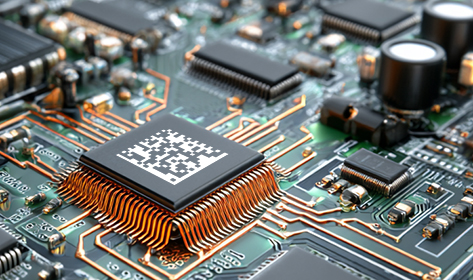

Um código de barras DataMatrix em miniatura como um "passaporte" para um componente eletrônico
DataMatrix é um código de barras bidimensional que é adequado para pequenas superfícies: chips, placas de circuito, conectores e sensores. Ao contrário dos códigos de barras lineares, ele:
- armazena mais informações em uma área menor;
- é resistente a danos parciais devido à redundância e à correção de erros;
- pode ser lido em qualquer orientação, o que é importante em uma linha de montagem.

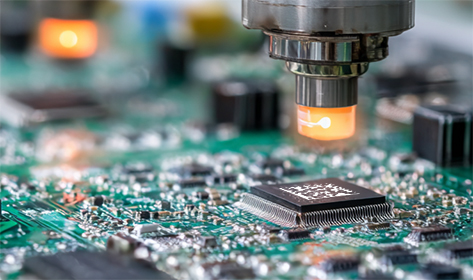

A tecnologia de Processo de Marcação Direta (DPM) é frequentemente usada para componentes eletrônicos: o código é aplicado a laser ou mecanicamente diretamente no corpo da peça. Essa marcação não descasca nem se perde durante a soldagem e pode acompanhar o componente durante todo o ciclo de vida do produto, desde a inspeção de recebimento até a assistência técnica.
Onde exatamente os códigos de barras em miniatura são necessários na eletrônica?
A leitura de códigos de barras DataMatrix está se tornando uma tecnologia essencial em vários estágios do ciclo de produção:
1.
Armazém e inspeção de recebimento. Lotes entregues de microchips, conectores e módulos são marcados com códigos de barras. Durante a aceitação, a leitura de códigos de barras vincula a bandeja física aos dados do MES (Manufacturing Execution System) / ERP (Enterprise Resource Planning): número do lote, fornecedor, data e parâmetros técnicos.
2.
Montagem e montagem em superfície. No nível da placa de circuito impresso e do módulo, os códigos de barras DataMatrix permitem o rastreamento inequívoco dos componentes que compõem cada unidade. Essa é a base da rastreabilidade, especialmente nos setores automotivo, de telecomunicações e de eletrônica médica.
3.
Testes e configuração. Nas estações de teste funcional,A leitura de código de barras recupera automaticamente o perfil de teste e os parâmetros de calibração necessários e armazena os resultados dos testes para um produto específico.
4.
Embalagem, Logística e Serviço Pós-Venda. Em um dispositivo finalizado, o código de barras DataMatrix facilita a embalagem automatizada, o registro de garantia e o diagnóstico e análise de falhas em centros de serviço.
Um único código de barras compacto torna-se a ligação entre o mundo físico da produção e os sistemas de controle digital.
Do que consiste o sistema de leitura de código de barras em miniatura DataMatrix?
A leitura confiável de códigos de barras realmente pequenos em superfícies complexas requer mais do que apenas um único scanner, mas um conjunto coordenado de ferramentas de visão computacional.
1.
Câmera e óptica Um sensor de alta resolução e uma lente adequadamente selecionada garantem um número suficiente de pixels por módulo de código de barras. Isso é crucial quando o código de barras DataMatrix é medido em milímetros e precisa ser lido em tempo real ou em dezenas de componentes dentro de um quadro.
2.
Iluminação O contraste depende da iluminação, especialmente ao marcar com DPM em metal ou plástico escuro. Vários esquemas de iluminação são usados (anel, lateral, cúpula) para minimizar o brilho e enfatizar o microrrelevo do código de barras.
3.
Software de reconhecimento de código de barras O software reconhece códigos de barras em imagens, lidando com inclinação, rotação, perda parcial de elementos e baixo contraste. Ele também implementa mecanismos de verificação de integridade e formato para dados codificados.
As principais dificuldades na leitura de códigos de barras DataMatrix em miniatura
Trabalhar com códigos de barras em miniatura na produção real difere dos exemplos ideais na documentação:
- Tamanho pequeno e empacotamento denso de componentes. Se uma bandeja ou painel contiver dezenas de peças com códigos de barras, cada uma ocupando alguns milímetros, a câmera deve fornecer um amplo campo de visão e ampliação suficiente. Isso exige concessões na óptica e uma seleção cuidadosa da distância de trabalho.
- Reflexo e baixo contraste dos códigos DPM. A gravação a laser em invólucros metálicos produz baixo contraste. A iluminação incorreta faz com que o código de barras se misture ao fundo ou seja obscurecido por reflexos.
- Movimento e vibração na linha. Com imagens baseadas em esteiras transportadoras, o tempo de exposição é limitado e a possível vibração ou movimento da peça durante a captura do quadro desfoca os elementos finos do código de barras.
- Variedade de materiais. Placas de circuito impresso, cerâmica, metais, plásticos foscos e brilhantes — todos se comportam de maneira diferente em termos de reflexão da luz e legibilidade do código de barras. Uma abordagem única para todos os casos quase sempre leva a uma perda de confiabilidade.
Compreender esses problemas na fase de projeto do sistema de digitalização ajuda a evitar retrabalho posterior e paradas inesperadas da linha de produção.
Como a leitura de código de barras DataMatrix ajuda a automatizar a produção
A digitalização adequada de códigos de barras em miniatura, por exemplo, usando o
VintaSoft Barcode .NET SDK, proporciona benefícios não apenas tecnológicos, mas também de gestão.
1.
Identificação automatizada sem intervenção do operador. Todo o ciclo - do recebimento do componente ao envio do produto acabado - pode ser concluído automaticamente: o sistema reconhece automaticamente o objeto e executa as ações necessárias na linha MES.
2.
Rastreabilidade completa do lote e do item individual. A cada produto é atribuído um "rastreamento digital": componentes utilizados, resultados de testes, data e alterações de montagem. Isso simplifica a análise de defeitos, recalls de produtos direcionados e as interações com o cliente.
3.
Qualidade aprimorada por meio do controle de qualidade em cada etapa. Ao escanear o código de barras DataMatrix em cada etapa importante, os pontos cegos são eliminados. Um módulo com defeito pode ser rapidamente vinculado a um lote específico de chips ou a uma linha específica que apresenta um aumento de defeitos.
4.
Redução do trabalho manual e de erros. Os operadores ficam liberados da tarefa de inserir manualmente os números de série e escanear cada unidade. Isso reduz erros de digitação e agiliza o processamento dos lotes.
Etapas práticas para implementação
Para garantir que o sistema de leitura de código de barras em miniatura DataMatrix funcione de fato para automação e não se torne uma fonte de problemas, é importante considerar alguns pontos:
- Definir claramente os requisitos. A que distância os códigos de barras serão lidos, qual o tamanho mínimo do módulo, quantos códigos de barras podem estar no campo de visão simultaneamente e qual a velocidade da esteira. Esses parâmetros determinam a escolha da câmera, da óptica e da iluminação.
- Teste em amostras reais. Testes de laboratório em alvos ideais geram uma imagem distorcida. É melhor testar imediatamente a operação do sistema em placas, caixas e bandejas reais, com as mesmas configurações de velocidade e iluminação da produção. linha.
- Deixe uma margem para a qualidade da marcação. Mesmo um bom leitor de código de barras não compensará totalmente o baixo contraste ou o tamanho extremamente pequeno do código de barras. As regras de aplicação do código de barras DataMatrix (tamanho mínimo, contraste e tolerâncias de posicionamento) devem ser documentadas em fluxogramas de processo.
- Integre a leitura com os sistemas de TI. O benefício da identificação só se torna aparente quando os dados lidos são usados imediatamente: para roteamento de produtos, registro de resultados de testes e geração de relatórios. Portanto, as interfaces com sistemas MES/ERP devem ser planejadas com antecedência.
Conclusão
Os códigos de barras DataMatrix em miniatura são uma resposta natural à tendência de miniaturização na eletrônica. A leitura deles permite a visibilidade de cada componente e cada produto no fluxo de produção, combinando automaticamente objetos físicos com dados digitais.
Um sistema bem projetado que integra câmera, óptica, iluminação e o
VintaSoft Barcode .NET SDK transforma a leitura de códigos de barras, antes um gargalo, em uma etapa rotineira, imperceptível, porém crucial, em uma linha de produção automatizada. Para as empresas, isso significa menos mão de obra, qualidade mais previsível e rastreabilidade real, e não apenas formal, do produto.
