电子元件的小型化使得传统的识别方法越来越不便。过去一个大型线性条码或标签就足够了，而如今只剩下几平方毫米的空白空间。因此，制造商正在转向紧凑的二维DataMatrix条码，并围绕它们构建自动化的可追溯性和质量控制流程。

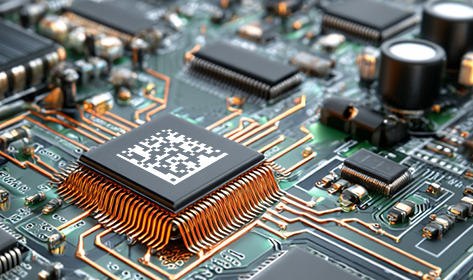

微型DataMatrix条码作为电子元件的"护照"
DataMatrix是一种二维条码，非常适合小型表面：芯片、电路板、连接器和传感器。与线性条码不同，它：
- 在更小的区域内存储更多信息；
- 由于冗余和纠错机制，能够抵抗部分损坏；
- 可以任意方向读取，这在装配线上至关重要。
直接标记工艺（DPM）技术常用于电子元件：代码通过激光或机械方式直接应用于元件本体。这种标记不会在焊接过程中脱落或丢失，并且可以伴随元件贯穿整个产品生命周期，从进货检验到售后服务。
电子产品中究竟哪些环节需要微型条形码？
DataMatrix 条形码扫描正在成为生产周期各个阶段的核心技术：
1.
仓库和来料检验。 交付的微芯片、连接器和模块批次都贴有条形码。在验收过程中，扫描会将实物托盘与 MES（制造执行系统）/ ERP（企业资源计划）数据关联起来，这些数据包括：批号、供应商、日期和技术参数。
2.
表面贴装和组装。 在印刷电路板和模块层面，DataMatrix 条形码可以明确追踪每个单元的组成组件。这是可追溯性的基础，尤其是在汽车、电信和医疗电子领域。
3.
测试和配置。 在功能测试站，条形码读取会自动检索所需的测试配置文件和校准参数，并存储特定产品的测试结果。
4.
包装、物流和售后服务。 在成品设备中，DataMatrix 条形码有助于实现自动化包装、保修登记以及服务中心的诊断和故障分析。
一个紧凑的条形码成为生产物理世界和数字控制系统之间的桥梁。
DataMatrix微型条形码扫描系统由哪些部分组成？
可靠地读取复杂表面上的极小条形码需要的不仅仅是一个扫描仪，而是一套协调的机器视觉工具。
1.
摄像头和光学元件 高分辨率传感器和精心挑选的镜头可确保每个条形码模块拥有足够的像素。这一点至关重要，因为DataMatrix条形码的尺寸以毫米为单位，并且需要在同一帧内快速读取数十个组件上的条形码。
2.
照明 对比度取决于照明，尤其是在金属或深色塑料上进行DPM标记时。使用各种照明方案（环形、侧面、穹顶）来最大限度地减少眩光并突出条码的微凸性。
3.
条码识别软件 该软件可以识别图像中的条码，并能处理倾斜、旋转、元素部分缺失和低对比度等情况。它还实现了编码数据的完整性和格式验证机制。
读取微型DataMatrix条码的主要难点
在实际生产中使用微型条码与文档中的理想示例有所不同：
- 尺寸小且组件排列紧密。如果托盘或面板上包含数十个带有条形码的零件，每个零件仅占几毫米，则相机必须同时提供宽广的视野和足够的放大倍率。这就需要在光学器件方面做出妥协，并仔细选择工作距离。
- DPM条形码的眩光和低对比度。金属外壳上的激光雕刻会产生较差的对比度。不正确的照明会导致条形码与背景融为一体或被反射光遮蔽。
- 生产线上的移动和振动。使用传送带成像时，曝光时间有限，并且在帧捕获期间零件可能发生的振动或移动会使条形码的精细元素模糊。
- 各种介质。电路板、陶瓷、金属、哑光和亮光塑料--所有这些材料在光反射和条形码可读性方面的表现都不同。一刀切的方法几乎总是会导致可靠性下降。
在扫描系统设计阶段了解这些问题有助于避免后续返工和意外的生产线停机。
DataMatrix 条码扫描如何帮助实现制造自动化
例如，使用
VintaSoft Barcode .NET SDK 正确配置微型条形码扫描，不仅可以提供技术上的好处，还可以提供管理上的好处。
1.
无需操作员干预即可自动识别。 从组件接收到成品发货的整个流程都可以自动完成：系统自动识别对象并在 MES 生产线上执行必要的操作。
2.
批次和单个产品的完全可追溯性。 每个产品都被分配一个"数字追踪"：所用组件、测试结果、日期和装配变更。这简化了缺陷分析、有针对性的产品召回和客户互动。
3.
通过每一步的质量控制提升产品质量。 通过在每个关键阶段扫描 DataMatrix 条形码，可以消除盲点。故障模块可以快速关联到特定批次的芯片或缺陷率上升的特定生产线。
4.
减少人工劳动和错误。 操作员无需手动输入序列号和手动扫描每个单元。这减少了拼写错误，并加快了批次处理速度。
实施的具体步骤
为确保 DataMatrix 微型条码扫描系统真正适用于自动化，并且不会成为问题的根源，需要考虑以下几点：
- 明确定义需求。条形码的读取距离是多少？最小模块尺寸是多少？视野内一次最多能显示多少个条形码？传送带速度是多少？这些参数决定了摄像头、光学元件和照明设备的选型。
- 使用真实样品进行测试。在理想目标上进行的实验室测试会得出失真的结果。最好立即在实际的电路板、机箱和托盘上测试系统的运行情况，并保持与生产线相同的速度和照明设置。
- 为标记质量预留一些余量。即使是性能优良的条码阅读器也无法完全弥补低对比度或极小的条码尺寸。DataMatrix 条码的应用规则（最小尺寸、对比度和位置公差）应记录在流程图中。
- 将扫描与 IT 系统集成。只有当扫描数据立即被使用时，识别的优势才能显现出来：例如用于产品路线规划、记录测试结果和生成报告。因此，应提前规划与 MES/ERP 系统的接口。
结论
微型 DataMatrix 条码是对电子产品小型化趋势的自然响应。扫描它们可以显示生产流程中的每个组件和每个产品，并自动将物理对象与数字数据匹配。
一套精心设计的系统，集成了摄像头、光学元件、照明设备和
VintaSoft Barcode .NET SDK，将条形码读取从生产瓶颈转变为自动化生产线中一个常规、不易察觉却至关重要的步骤。对于企业而言，这意味着更少的人工投入、更可预测的质量以及真正意义上的产品可追溯性，而不仅仅是形式上的可追溯性。
