Post-Barcodes mit dem VintaSoft Barcode .NET SDK erkennen

Post-Barcodes sind zu einem Schlüsselelement der modernen Logistik geworden. Sie ermöglichen die automatische Sortierung von Briefen und Paketen, die Sendungsverfolgung und die Minimierung des manuellen Arbeitsaufwands. Im Folgenden werden die verschiedenen Arten von Post-Barcodes, die Herausforderungen bei deren Erkennung und die Erkennung von Post-Barcodes in einer .NET-Anwendung mithilfe des VintaSoft Barcode .NET SDK erläutert.

Warum werden Post-Barcodes benötigt?

Ein Post-Barcode ist ein maschinenlesbares Etikett, das einen physischen Artikel mit Datensätzen in einem Informationssystem verknüpft. Eine kurze Sequenz aus Balken oder Punkten verbirgt wichtige Geschäfts- und Logistikdaten.

Typischerweise wird ein Post-Barcode verwendet, um:

einen bestimmten Artikel in einer Datenbank zu identifizieren;
die Postleitzahl oder den Routing-Code des Empfängers zu kodieren;
Informationen über die Art der Dienstleistung und den Tarif zu speichern;
ein Paket einem bestimmten Kunden zuzuordnen;
Sendungsverfolgung in Sortierzentren und Abholstellen ermöglichen.

Ohne diese Etiketten wäre die Massenverarbeitung von Briefen und Paketen unmöglich. Die korrekte Implementierung des Barcode-Scannings wirkt sich unmittelbar auf die Sortiergeschwindigkeit, die Servicequalität und die Betriebskosten aus.

Haupttypen von Postleitzahlen-Barcodes

Weltweit werden Dutzende von Standards verwendet, aber um ein eigenes Scansystem zu erstellen, ist es wichtig, zumindest die grundlegenden Gruppen zu verstehen.

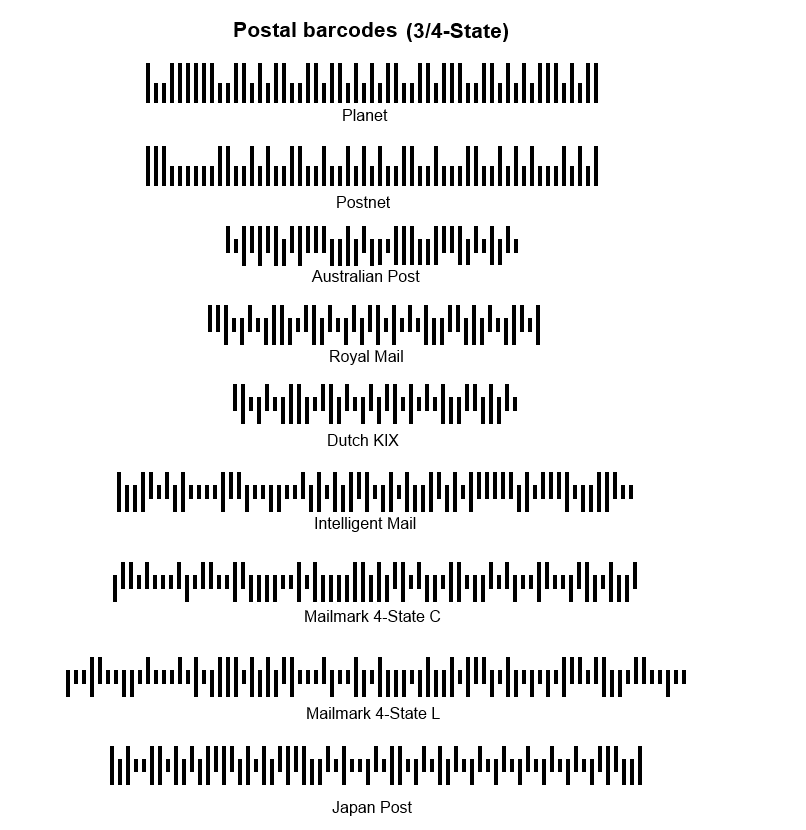

Vier-Staaten-Postleitzahlen (4-Staaten)

Dies ist eine spezielle Barcode-Klasse, bei der jeder Balken eine von vier möglichen Höhen und Positionen relativ zur Grundlinie aufweist. Barcodes dieser Klasse werden von großen Postdienstleistern in den USA, Großbritannien, Australien, Japan und anderen Ländern verwendet. Sie enthalten typischerweise die Absenderkennung, die Serviceart, die eindeutige Sendungsnummer und die Routing-Informationen und sind dabei relativ kompakt.

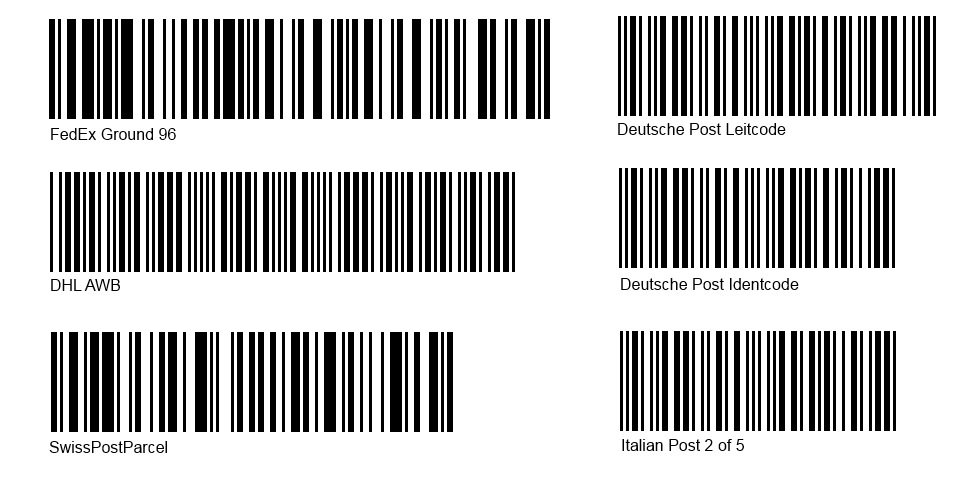

Lineare Barcodes (1D)

Viele Logistik- und Postunternehmen verwenden gängige Formate wie Interleaved 2 of 5 (ITF), Code 128 und andere eindimensionale Barcodes. Sie lassen sich bequem auf Aufkleber und Versandetiketten anbringen, sind leicht von Scannern lesbar und werden von nahezu allen Barcode-Erkennungs-SDKs unterstützt.

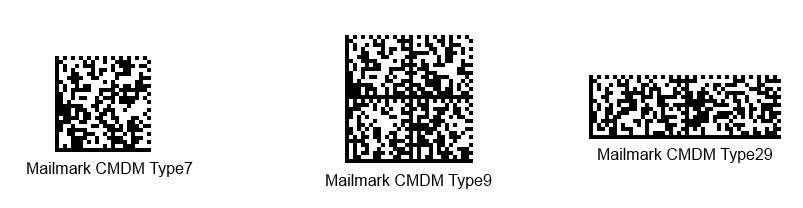

Zweidimensionale Codes (2D)

Data Matrix- und QR-Codes werden in der Postbranche immer häufiger eingesetzt. Sie finden sich am häufigsten auf maschinell frankierten Briefmarken, kombinierten Versandetiketten und zusätzlichen Aufklebern zur verbesserten Sendungsverfolgung. 2D-Barcodes speichern mehr Daten als lineare und bleiben in der Regel auch bei teilweiser Beschädigung lesbar.

In der Praxis können Sie auf jede beliebige Kombination dieser Optionen stoßen. DaherDas SDK Ihrer .NET-Anwendung sollte mindestens die Formate Ihres Postdienstleisters oder Logistikpartners unterstützen.

Herausforderungen bei der Erkennung von Post-Barcodes

Theoretisch ist die Barcode-Erkennung einfach. In der Praxis erschweren die Bedingungen im Postwesen Entwicklern und Algorithmen die Arbeit erheblich.

Die häufigsten Probleme:

Schlechte Druckqualität: Streifen, verschmierte Bereiche, ungleichmäßige Füllung;
Schwierige Medien: Wellpappe, glänzende Kartons, dünnes Briefumschlagpapier;
Geometrische Verzerrungen: Falten, Knicke, gedehnte Etiketten, Neigung zur Kamera;
Teilbeschädigungen: Klebeband über dem Code, Aufkleber, Risse und Kratzer;
Schlechte Beleuchtung und Unschärfe beim Fotografieren;
Mehrere Barcodes auf einer Seite eines Pakets oder Umschlags.

Aufgrund dieser Faktoren ist es nicht ausreichend, sich ausschließlich auf einfachste Algorithmen und Basiseinstellungen zu verlassen. Eine flexible und störungsresistente Engine ist erforderlich, ebenso wie die Möglichkeit, die Barcode-Erkennungsparameter feinabzustimmen. Diese Rolle in .NET-Projekten kann das VintaSoft Barcode .NET SDK übernehmen.

Hardwareoptionen für das Scannen von Barcodes

Das Scannen von Post-Barcodes kann auf verschiedenen Gerätetypen basieren, und die Lösungsarchitektur hängt von der Wahl ab.

Ein gängiger Ansatz ist die Verwendung fertiger Hardware-Barcodescanner. Diese können als Handgeräte, eingebettete Geräte oder stationäre Geräte ausgeführt sein. Sie sind schnell, zuverlässig, für den 24/7-Betrieb ausgelegt und können oft grundlegende Barcode-Typen selbstständig dekodieren. Allerdings lassen sich solche Geräte weniger gut in moderne mobile und Webanwendungen integrieren, und die Erweiterung der unterstützten Formate ist an die Firmware des Herstellers gebunden.

Ein alternativer Ansatz besteht darin, universelle Kameras zu verwenden und das Bild softwareseitig zu verarbeiten. In diesem Fall kann der "Scanner" eine Smartphone-Kamera, eine Tablet-Kamera, eine Webcam, eine Industriekamera an einem Förderband oder sogar ein Standard-Dokumentenscanner sein. Die Barcode-Erkennung erfolgt durch eine in die .NET-Anwendung eingebettete Bibliothek. Genau so funktioniert das VintaSoft Barcode .NET SDK-Szenario: Sie steuern, nach welchen Barcodes gesucht wird, wie das Bild verarbeitet wird und wie die Ergebnisse in Ihr System integriert werden.

Funktionen des VintaSoft Barcode .NET SDK

Das VintaSoft Barcode .NET SDK ist ein professionelles Werkzeug zur Barcode-Erkennung und -Generierung im .NET-Ökosystem. Die folgenden Funktionen sind insbesondere für die Postlogistik wichtig.

Erstens unterstützt das VintaSoft Barcode .NET SDK eine Vielzahl von Barcodes. Dazu gehören die Post-Barcodes von vier Bundesstaaten sowie gängige lineare und 2D-Barcodes, die auf Briefumschlägen, Paketen, Briefmarken und Logistiketiketten verwendet werden. Dadurch kann eine einzige Lösung sowohl interne Postkennzeichnungen als auch Barcodes von Partner-Lieferdiensten verarbeiten.

Zweitens ist das VintaSoft Barcode .NET SDK für die Verarbeitung komplexer Bilder aus der Praxis ausgelegt. Die Algorithmen berücksichtigen Rauschen, Neigung,Unvollständiger Druck und kleine Barcodes im Bildausschnitt sind problematisch. Dies ist besonders wichtig, wenn ein Bediener ein Paket mit einem Mobiltelefon filmt oder die Kamera eines Förderbandes keine optimale Videoqualität liefert.

Drittens stehen dem Entwickler flexible Einstellungen zur Verfügung. Er kann eine Liste der zu suchenden Barcode-Typen festlegen, Geschwindigkeit und Qualität priorisieren, den Suchbereich auf ein bestimmtes Rechteck beschränken und die erwartete Anzahl an Codes in einem Bild angeben. Diese Anpassungsmöglichkeiten helfen, das SDK an spezifische Sortierlinien, Medientypen und Arbeitsabläufe der Bediener anzupassen.

Schließlich lässt sich das VintaSoft Barcode .NET SDK problemlos in verschiedene .NET-Anwendungen integrieren. Die Bibliothek kann in Desktop-Lösungen, Serverdiensten, Webdiensten und mobilen Anwendungen verwendet werden, die auf modernen .NET-Versionen basieren. Dadurch ist es möglich, eine einheitliche Barcode-Erkennungsarchitektur für das gesamte IT-System eines Unternehmens aufzubauen.

Schritt-für-Schritt-Anleitung zum Scannen von Post-Barcodes

Schauen wir uns einen typischen Workflow an, den Sie in Ihrer .NET-Anwendung mit dem VintaSoft Barcode .NET SDK implementieren würden.

1. Zuerst benötigen Sie ein Bild des Umschlags oder Pakets. Dies kann eine hochgeladene Datei, ein gescanntes Dokument, ein Einzelbild aus einem Videostream oder ein Foto sein, das mit der Kamera eines Mobilgeräts aufgenommen wurde. In diesem Schritt ist es wichtig, die Bildgröße und -qualität zu kontrollieren, um sicherzustellen, dass die Barcodes genügend Pixel belegen und beim Skalieren nicht verloren gehen.

2. Wählen Sie als Nächstes eine Reihe unterstützter Barcode-Typen aus. Sie könnten beispielsweise einen Vier-Staaten-Post-Barcode, einen oder zwei ITF-Typen und einen Data-Matrix-Barcode angeben, falls dieser von Ihrem Versanddienstleister verwendet wird. Diese Einschränkung erhöht die Geschwindigkeit und reduziert Fehlalarme aufgrund von zufälligen Mustern, Texturen und Artefakten.

3. Anschließend erfolgt die eigentliche Barcode-Erkennung. Die Anwendung ruft die VintaSoft Barcode .NET SDK-API auf, übergibt ein Bild und erhält eine Sammlung erkannter Barcodes. Für jedes Ergebnis gibt die Bibliothek den Barcode-Typ, einen String-Wert, die Koordinaten des Bildbereichs und weitere Parameter zurück. Ein einzelner Aufruf kann mehrere Barcodes gleichzeitig liefern, wenn das Bild beispielsweise sowohl eine Postleitzahl als auch einen Logistik-Barcode des Versanddienstleisters enthält.

4. Im nächsten Schritt werden die empfangenen Daten analysiert und validiert. Der String-Wert wird gemäß dem internen Format des Postbetreibers analysiert. Daraus lassen sich Postleitzahl, eindeutige Sendungsnummer, Kunden-ID, Servicecode und weitere logische Felder extrahieren. Auf dieser Ebene werden Längen- und Strukturprüfung, Datenbankabgleich, Prüfziffernprüfung und gegebenenfalls Maskierung oder Verschlüsselung sensibler Datenteile durchgeführt.

5. Der letzte Schritt ist die Integration der Ergebnisse in die Geschäftslogik. Die erkannten Daten werden verwendet, um den Sendungsstatus zu aktualisieren, Routen automatisch zu generieren und Annahme-, Sortier- und Ausgabevorgänge zu erfassen. Die Bedienoberfläche kann den Barcode-Bereich visuell hervorheben,Zeigen Sie eine detaillierte Beschreibung an und bieten Sie einen erneuten Scan an, wenn die Zuverlässigkeit gering ist.

Praktische Konfigurationsempfehlungen

Um ein zuverlässiges und schnelles Scannen von Post-Barcodes mit dem VintaSoft Barcode .NET SDK zu gewährleisten, sollten Sie einige praktische Punkte beachten.

Beschränken Sie erstens die Liste der erkannten Barcode-Formate nach Möglichkeit auf die tatsächlich verwendeten Barcode-Typen. Dies reduziert die Verarbeitungszeit und verringert die Wahrscheinlichkeit, dass Störungen oder Teile eines Logos fälschlicherweise als anderer Barcode-Typ interpretiert werden.

Wählen Sie zweitens den Suchbereich sorgfältig aus. Wenn ein Barcode fast immer in einem bestimmten Bereich des Umschlags oder Etiketts gedruckt ist, definieren Sie ein Rechteck von Interesse und analysieren Sie nur diesen Bereich. Diese Technik ist besonders nützlich bei der Verarbeitung großer Bilder und bei der Arbeit mit Videostreams.

Testen Sie drittens verschiedene Profile für Geschwindigkeit und Qualität. Für Sortierzentren mit hohem Durchsatz, in denen die Auslastung entscheidend ist, kann das SDK auf maximale Erkennungsgeschwindigkeit konfiguriert werden, wobei der Fokus auf typischen, unbeschädigten Barcodes liegt. Bei rechtlich relevanten Sendungen und einer großen Anzahl problematischer Etiketten empfiehlt es sich, umfassendere Analysemodi zu aktivieren.

Viertens: Vergessen Sie nicht die Aufnahmebedingungen. Selbst das fortschrittlichste SDK kann vollständige Dunkelheit oder starke Blendung durch Lampen und Vitrinen nicht kompensieren. Die Bedienoberfläche kann Kameraführung, Anzeige der Beleuchtungsstärke, automatisches Zoomen und Zuschneiden des Barcodebereichs umfassen. All dies, kombiniert mit den Funktionen des VintaSoft Barcode .NET SDK, erhöht den Anteil erfolgreich gelesener Post-Barcodes deutlich.

Fazit

Das Scannen und Analysieren von Post-Barcodes ist mehr als nur das "Erkennen von Streifen in einem Bild". Diese Aufgabe stellt komplexe Anforderungen: verschiedene Formate, suboptimale Druck- und Aufnahmebedingungen, hoher Datendurchsatz und die Notwendigkeit, große Datenmengen präzise zu verarbeiten. Durch die Verwendung einer spezialisierten .NET-Lösung wie dem VintaSoft Barcode .NET SDK können Sie sich auf die Geschäftslogik konzentrieren und die Bildverarbeitung, Dekodierung und grundlegende Validierung einem bewährten Tool anvertrauen. Die korrekte Konfiguration des SDKs und gründliche Tests mit realen Brief- und Paketbeispielen ermöglichen Ihnen den Aufbau eines zuverlässigen Systems, das die Grundlage für die moderne Sendungsverfolgung und Automatisierung der Postlogistik bildet.

Hier ist etwas C#-Code, der zeigt, wie man Post-Barcodes in einem Kamerabild erkennt:

/// <summary>
/// Recognizes postal barcodes from a <see cref="System.Drawing.Bitmap"/>.
/// </summary>
/// <param name="bitmap">A bitmap with barcodes.</param>
public static void RecognizePostalBarcodesFromBitmap(System.Drawing.Bitmap bitmap)
{
    // create barcode reader
    using (Vintasoft.Barcode.BarcodeReader reader = new Vintasoft.Barcode.BarcodeReader())
    {
        // specify that barcode reader must search for Postnet barcodes
        reader.Settings.ScanBarcodeTypes = Vintasoft.Barcode.BarcodeType.Postnet;
        // specify that barcode reader must search for Planet barcodes
        reader.Settings.ScanBarcodeTypes = Vintasoft.Barcode.BarcodeType.Planet;
        // specify that barcode reader must search for Intelligent Mail barcodes
        reader.Settings.ScanBarcodeTypes = Vintasoft.Barcode.BarcodeType.IntelligentMail;
        // specify that barcode reader must search for Australian Post barcodes
        reader.Settings.ScanBarcodeTypes = Vintasoft.Barcode.BarcodeType.AustralianPost;
        // specify that barcode reader must search for Japan Post barcodes
        reader.Settings.ScanBarcodeTypes = Vintasoft.Barcode.BarcodeType.JapanPost;
        // specify that barcode reader must search for Dutch KIX barcodes
        reader.Settings.ScanBarcodeTypes = Vintasoft.Barcode.BarcodeType.DutchKIX;
        // specify that barcode reader must search for Royal Mail barcodes
        reader.Settings.ScanBarcodeTypes = Vintasoft.Barcode.BarcodeType.RoyalMail;
        // specify that barcode reader must search for Royal Mail Mailmark 4-state barcode C barcodes
        reader.Settings.ScanBarcodeTypes = Vintasoft.Barcode.BarcodeType.Mailmark4StateC;
        // specify that barcode reader must search for Royal Mail Mailmark 4-state barcode L barcodes
        reader.Settings.ScanBarcodeTypes = Vintasoft.Barcode.BarcodeType.Mailmark4StateL;

        // specify that barcode reader must search for Deutsche Post Identcode barcodes
        reader.Settings.ScanBarcodeSubsets.Add(Vintasoft.Barcode.SymbologySubsets.BarcodeSymbologySubsets.DeutschePostIdentcodeBarcodeSymbology);
        // specify that barcode reader must search for Deutsche Post Leitcode barcodes
        reader.Settings.ScanBarcodeSubsets.Add(Vintasoft.Barcode.SymbologySubsets.BarcodeSymbologySubsets.DeutschePostLeitcodeBarcodeSymbology);
        // specify that barcode reader must search for DHL AWB barcodes
        reader.Settings.ScanBarcodeSubsets.Add(Vintasoft.Barcode.SymbologySubsets.BarcodeSymbologySubsets.DhlAwbBarcodeSymbology);
        // specify that barcode reader must search for FedEx Ground 96 barcodes
        reader.Settings.ScanBarcodeSubsets.Add(Vintasoft.Barcode.SymbologySubsets.BarcodeSymbologySubsets.FedExGround96BarcodeSymbology);
        // specify that barcode reader must search for Italian Post 2 of 5 barcodes
        reader.Settings.ScanBarcodeSubsets.Add(Vintasoft.Barcode.SymbologySubsets.BarcodeSymbologySubsets.ItalianPost2of5);
        // specify that barcode reader must search for Royal Mail Mailmark CMDM Type29 2D barcodes
        reader.Settings.ScanBarcodeSubsets.Add(Vintasoft.Barcode.SymbologySubsets.BarcodeSymbologySubsets.MailmarkCmdmType29BarcodeSymbology);
        // specify that barcode reader must search for Royal Mail Mailmark CMDM Type7 2D barcodes
        reader.Settings.ScanBarcodeSubsets.Add(Vintasoft.Barcode.SymbologySubsets.BarcodeSymbologySubsets.MailmarkCmdmType7BarcodeSymbology);
        // specify that barcode reader must search for Royal Mail Mailmark CMDM Type9 2D barcodes
        reader.Settings.ScanBarcodeSubsets.Add(Vintasoft.Barcode.SymbologySubsets.BarcodeSymbologySubsets.MailmarkCmdmType9BarcodeSymbology);
        // specify that barcode reader must search for Swiss PostParcel barcodes
        reader.Settings.ScanBarcodeSubsets.Add(Vintasoft.Barcode.SymbologySubsets.BarcodeSymbologySubsets.SwissPostParcelBarcodeSymbology);

        // read barcodes from image
        Vintasoft.Barcode.IBarcodeInfo[] infos = Vintasoft.Barcode.GdiExtensions.ReadBarcodes(reader, bitmap);

        // if barcodes are not detected
        if (infos.Length == 0)
        {
            System.Console.WriteLine("No barcodes found.");
        }
        // if barcodes are detected
        else
        {
            // get information about extracted barcodes

            System.Console.WriteLine(string.Format("{0} barcodes found:", infos.Length));
            System.Console.WriteLine();
            for (int i = 0; i < infos.Length; i++)
            {
                Vintasoft.Barcode.IBarcodeInfo info = infos[i];
                System.Console.WriteLine(string.Format("[{0}:{1}]", i + 1, info.BarcodeType));
                System.Console.WriteLine(string.Format("Value:      {0}", info.Value));
                System.Console.WriteLine(string.Format("Region:     {0}", info.Region));
                System.Console.WriteLine();
            }
        }
    }
}
