Die Miniaturisierung elektronischer Bauteile macht traditionelle Identifikationsmethoden zunehmend unpraktisch. Wo früher ein großer linearer Barcode oder Aufkleber ausreichte, bleiben heute nur noch wenige Quadratmillimeter Platz übrig. Aus diesem Grund setzen Hersteller verstärkt auf kompakte, zweidimensionale DataMatrix-Barcodes und entwickeln darauf basierende, automatisierte Rückverfolgbarkeits- und Qualitätskontrollprozesse.

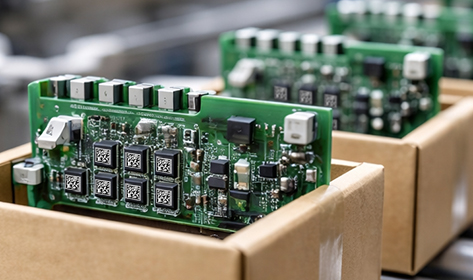

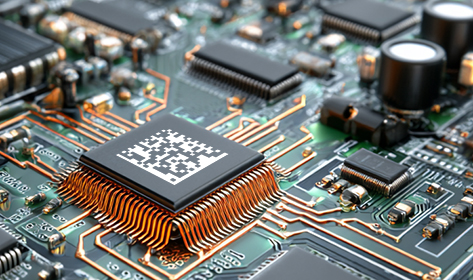

Ein Miniatur-DataMatrix-Barcode als "Pass" für ein elektronisches Bauteil.
DataMatrix ist ein zweidimensionaler Barcode, der sich ideal für kleine Oberflächen wie Chips, Leiterplatten, Steckverbinder und Sensoren eignet. Im Gegensatz zu linearen Barcodes:
- speichert er mehr Informationen auf kleinerer Fläche;
- ist er dank Redundanz und Fehlerkorrektur resistent gegen Teilschäden;
- ist er in jeder Ausrichtung lesbar, was in der Fertigung von großer Bedeutung ist.
Für elektronische Bauteile wird häufig die Direct Marking Process (DPM)-Technologie eingesetzt: Der Code wird per Laser oder mechanisch direkt auf das Bauteil aufgebracht. Diese Markierung löst sich beim Löten nicht ab und geht nicht verloren. Sie kann das Bauteil über den gesamten Produktlebenszyklus hinweg begleiten, von der Wareneingangskontrolle bis zum Service.
Wo genau werden Miniatur-Barcodes in der Elektronik benötigt?
Das Barcode-Scannen mit DataMatrix entwickelt sich in verschiedenen Phasen des Produktionszyklus zu einer Kerntechnologie:
1.
Lager und Wareneingangskontrolle. Gelieferte Chargen von Mikrochips, Steckverbindern und Modulen werden mit Barcodes gekennzeichnet. Beim Wareneingang verknüpft das Scannen die physische Verpackung mit den Daten des MES (Manufacturing Execution System) / ERP (Enterprise Resource Planning): Chargennummer, Lieferant, Datum und technische Parameter.
2.
Oberflächenmontage und -bestückung. Auf Leiterplatten- und Modulebene ermöglichen DataMatrix-Barcodes die eindeutige Rückverfolgung der Komponenten, aus denen jede Einheit zusammengesetzt ist. Dies ist die Grundlage für die Rückverfolgbarkeit, insbesondere in der Automobil-, Telekommunikations- und Medizinelektronik.
3.
Test und Konfiguration. An Funktionsteststationen ruft das Barcode-Lesen automatisch das erforderliche Testprofil und die Kalibrierungsparameter ab und speichert die Testergebnisse für ein bestimmtes Produkt.
4.
Verpackung, Logistik und Kundendienst. In einem fertigen Gerät erleichtert der DataMatrix-Barcode die automatisierte Verpackung, die Garantieregistrierung sowie die Diagnose und Fehleranalyse in Servicezentren.
Ein einzelner kompakter Barcode bildet die Verbindung zwischen der physischen Produktionswelt und digitalen Steuerungssystemen.
Woraus besteht das DataMatrix-Miniatur-Barcode-Scansystem?
Das zuverlässige Lesen kleinster Barcodes auf komplexen Oberflächen erfordert mehr als nur einen einzelnen Scanner, sondern ein abgestimmtes System von Bildverarbeitungswerkzeugen.
1.
Kamera und Optik Ein hochauflösender Sensor und ein passend ausgewähltes Objektiv gewährleisten eine ausreichende Pixelanzahl pro Barcode-Modul. Dies ist entscheidend, wenn der DataMatrix-Barcode in Millimetern gemessen wird und entweder in Echtzeit oder auf Dutzenden von Komponenten innerhalb eines Rahmens gelesen werden muss.
2.
Beleuchtung Der Kontrast hängt von der Beleuchtung ab, insbesondere bei der DPM-Markierung auf Metall oder dunklem Kunststoff. Verschiedene Beleuchtungsarten (Ring-, Seiten- und Kuppelbeleuchtung) werden eingesetzt, um Blendeffekte zu minimieren und das Mikrorelief des Barcodes hervorzuheben.
3.
Barcode-Erkennungssoftware Die Software erkennt Barcodes in Bildern und bewältigt Neigung, Drehung, teilweisen Verlust von Elementen und geringen Kontrast. Sie implementiert außerdem Mechanismen zur Integritäts- und Formatprüfung der kodierten Daten.
Die größten Schwierigkeiten beim Lesen von Miniatur-DataMatrix-Barcodes
Die Arbeit mit Miniatur-Barcodes in der realen Produktion unterscheidet sich von den idealisierten Beispielen in der Dokumentation:
- Geringe Größe und dichte Bauteilanordnung. Enthält eine Schale oder ein Panel Dutzende von Teilen mit Barcodes, die jeweils nur wenige Millimeter groß sind, muss die Kamera sowohl ein weites Sichtfeld als auch eine ausreichende Vergrößerung bieten. Dies erfordert Kompromisse bei der Optik und eine sorgfältige Wahl des Arbeitsabstands.
- Spiegelung und geringer Kontrast von DPM-Codes.Lasergravuren auf Metallgehäusen erzeugen einen geringen Kontrast. Unzureichende Beleuchtung führt dazu, dass der Barcode mit dem Hintergrund verschmilzt oder durch Reflexionen verdeckt wird.
- Bewegung und Vibrationen in der Produktionslinie. Bei der durchlaufbandbasierten Bildgebung ist die Belichtungszeit begrenzt, und mögliche Vibrationen oder Bewegungen des Werkstücks während der Bildaufnahme können feine Barcode-Elemente verwischen.
- Verschiedene Medien. Leiterplatten, Keramik, Metalle, matte und glänzende Kunststoffe - sie alle verhalten sich hinsichtlich Lichtreflexion und Barcode-Lesbarkeit unterschiedlich. Ein einheitlicher Ansatz führt fast immer zu Zuverlässigkeitseinbußen.
Das Verständnis dieser Probleme bereits in der Entwicklungsphase des Scansystems hilft, Nacharbeiten und unerwartete Produktionsstillstände zu vermeiden.
Wie DataMatrix-Barcode-Scanning die Fertigung automatisiert
Das korrekt konfigurierte Scannen von Miniatur-Barcodes, beispielsweise mit dem
VintaSoft Barcode .NET SDK, bietet nicht nur technologische, sondern auch organisatorische Vorteile.
1.
Automatisierte Identifizierung ohne Bedienereingriff. Der gesamte Zyklus - vom Komponenteneingang bis zum Versand des fertigen Produkts - kann automatisiert ablaufen.Das System erkennt das Objekt automatisch und führt die notwendigen Aktionen in der MES-Linie aus.
2.
Vollständige Rückverfolgbarkeit der Charge und des einzelnen Artikels. Jedem Produkt wird eine "digitale Spur" zugewiesen: verwendete Komponenten, Testergebnisse, Datum und Montageänderung. Dies vereinfacht die Fehleranalyse, gezielte Produktrückrufe und die Kundenkommunikation.
3.
Verbesserte Qualität durch Qualitätskontrolle in jedem Schritt. Durch das Scannen des DataMatrix-Barcodes in jeder wichtigen Phase werden Schwachstellen beseitigt. Ein defektes Modul kann schnell einer bestimmten Chip-Charge oder einer bestimmten Linie mit vermehrten Fehlern zugeordnet werden.
4.
Reduzierung von manuellem Aufwand und Fehlern. Die Bediener werden von der manuellen Eingabe von Seriennummern und dem manuellen Scannen jeder Einheit entlastet. Dies reduziert Tippfehler und beschleunigt die Chargenverarbeitung.
Praktische Schritte zur Implementierung
Damit das DataMatrix-Miniatur-Barcode-Scanning-System die Automatisierung optimal unterstützt und keine Probleme verursacht, sind folgende Punkte zu beachten:
- Anforderungen klar definieren. In welcher Entfernung sollen Barcodes gelesen werden? Wie groß muss das Modul mindestens sein? Wie viele Barcodes können gleichzeitig im Sichtfeld erfasst werden? Wie hoch ist die Förderbandgeschwindigkeit? Diese Parameter bestimmen die Wahl von Kamera, Optik und Beleuchtung.
- Testen Sie an realen Testobjekten. Labortests an idealisierten Testobjekten liefern ein verzerrtes Bild. Es ist besser, die Systemfunktion direkt an realen Platinen, Gehäusen und Trays mit denselben Geschwindigkeits- und Beleuchtungseinstellungen wie in der Produktion zu testen.
- Berücksichtigen Sie einen gewissen Spielraum bei der Markierungsqualität. Selbst ein guter Barcode-Leser kann geringen Kontrast oder extrem kleine Barcode-Größen nicht vollständig kompensieren. Die Anwendungsregeln für DataMatrix-Barcodes (Mindestgröße, Kontrast und Platzierungstoleranzen) sollten in Prozessablaufdiagrammen dokumentiert werden.
- Integration des Scannens in IT-Systeme. Der Nutzen der Identifizierung wird erst deutlich, wenn die gescannten Daten unmittelbar genutzt werden: für die Produktweiterleitung, die Erfassung von Testergebnissen und die Berichtserstellung.Daher sollten Schnittstellen zu MES/ERP-Systemen im Voraus geplant werden.
Fazit
Miniature DataMatrix-Barcodes sind eine natürliche Antwort auf den Miniaturisierungstrend in der Elektronik. Durch das Scannen dieser Codes wird die Sichtbarkeit jeder Komponente und jedes Produkts im Produktionsablauf gewährleistet, indem physische Objekte automatisch mit digitalen Daten abgeglichen werden.
Ein gut konzipiertes System, das Kamera, Optik, Beleuchtung und das
VintaSoft Barcode .NET SDK integriert, wandelt das Barcode-Lesen von einem Engpass in einen routinemäßigen, unmerklichen, aber dennoch entscheidenden Schritt in einer automatisierten Produktionslinie um. Für Unternehmen bedeutet dies weniger manuelle Arbeit, eine besser vorhersagbare Qualität und eine echte, nicht nur formale, Produktrückverfolgbarkeit.
